ชื่อแบรนด์:
XTKCONN
ได้รับการรับรอง:
CE,SGS,ROHS,ISO9001
หมายเลขรุ่น:
เฮดเดอร์หญิง

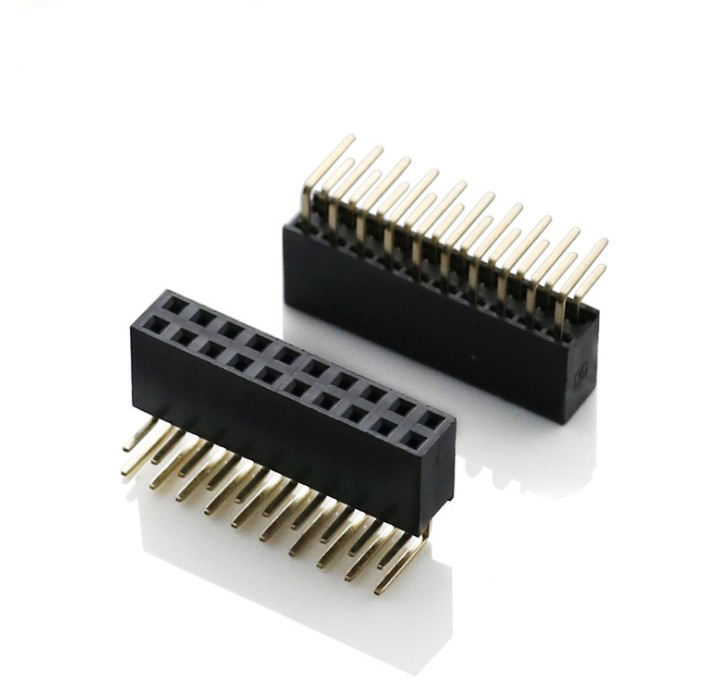

หัวต่อซ็อกเก็ต PCB แบบ SMT ชนิดตัวเมีย-ตัวผู้ 20 พิน ระยะห่าง 2.54 มม.
รายละเอียดสินค้า
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อผลิตภัณฑ์ | หัวต่อตัวเมียแบบสองแถว ระยะห่าง 2.54 มม. แบบกำหนดเอง |
| ระยะห่าง | 2.54 มม. (0.100 นิ้ว) |
| จำนวนแถว | สองแถว |
| ช่วงพิน | 2x2 ~ 2x40 พิน (รวม 4-80 ตำแหน่ง) |

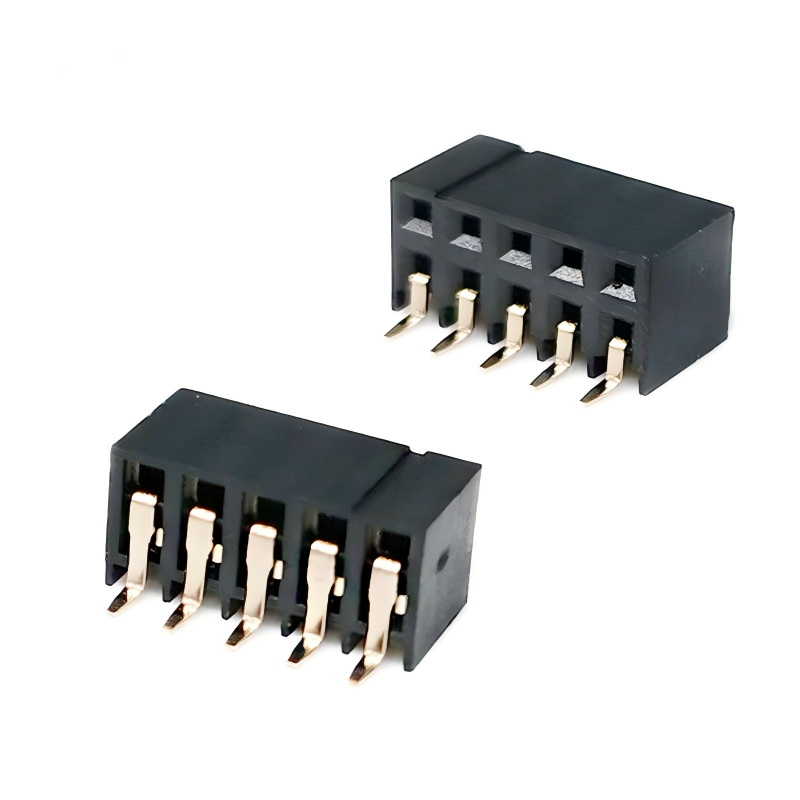

| ประเภทการติดตั้ง | แบบเจาะทะลุ (THT) / แบบติดตั้งบนพื้นผิว (SMT) (เลือกเองได้) |

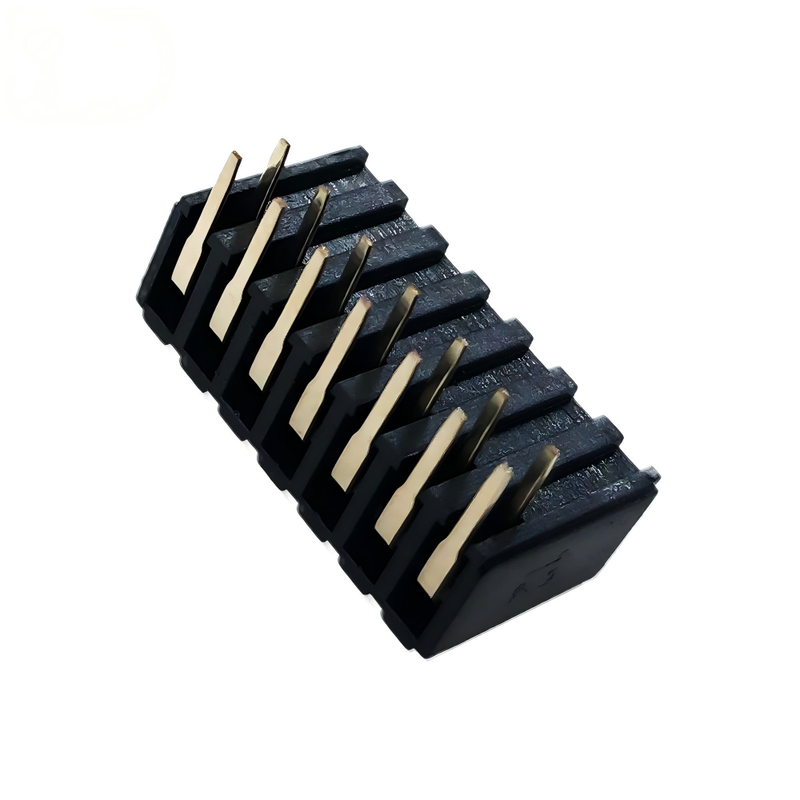

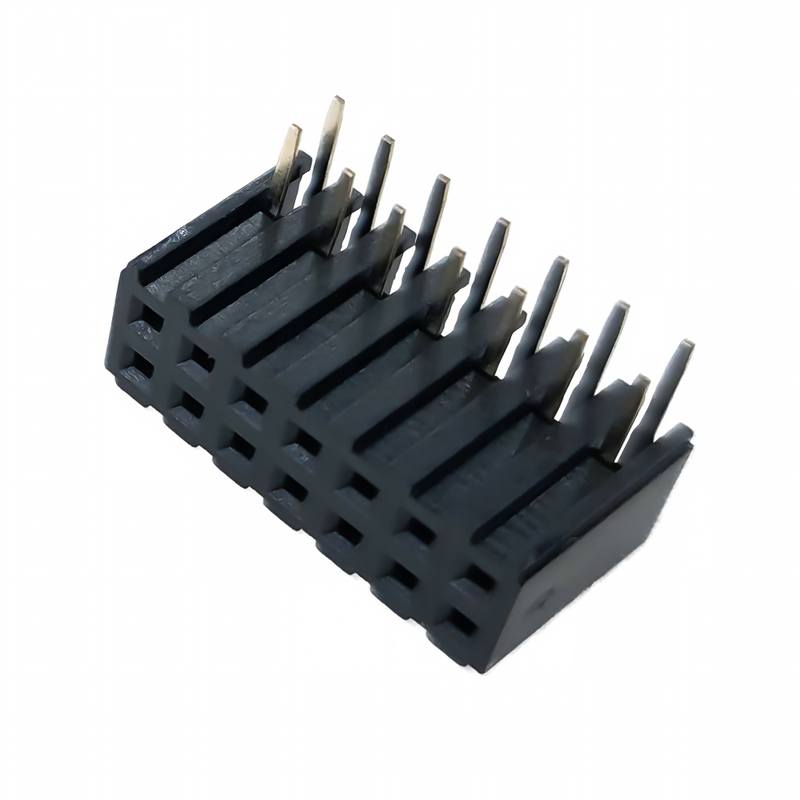

| ทิศทาง | แนวตั้งตรง / มุมฉาก / ความสูงซ้อนที่กำหนดเอง |
| กระแสไฟที่กำหนด | 3 แอมแปร์ต่อหน้าสัมผัส |
| แรงดันไฟฟ้าที่กำหนด | 250 โวลต์ AC |
| ความต้านทานหน้าสัมผัส | น้อยกว่า 20 มิลลิโอห์ม |
| ความต้านทานฉนวน | มากกว่า 1000 เมกะโอห์ม |
| แรงดันไฟฟ้าที่ทนได้ | AC 500 โวลต์, 1 นาที |
| อุณหภูมิใช้งาน | -40 °C ~ +105 °C |
| ความต้านทานการบัดกรีซ้ำ | สูงสุด 260 °C, 5-10 วินาที (รุ่น SMT) |
| รอบการเสียบต่อ | 100-500 รอบ (ขึ้นอยู่กับการชุบผิว) |
| การปฏิบัติตามข้อกำหนด | RoHS 2.0, REACH, โครงสร้าง PA66-V-0 |
หัวต่อตัวเมียแบบสองแถว ระยะห่าง 2.54 มม. (0.100 นิ้ว) ที่เราปรับแต่งได้ เป็นขั้วต่อซ็อกเก็ต PCB แบบบอร์ดต่อบอร์ด ที่ออกแบบมาโดยเฉพาะสำหรับระบบควบคุมอัตโนมัติในอุตสาหกรรม รูปแบบระยะห่างมาตรฐาน 0.100 นิ้วนี้ ให้การเชื่อมต่อสัญญาณที่เสถียรและใช้พลังงานต่ำสำหรับโมดูล PLC, บอร์ด IO, หน่วยควบคุมการเคลื่อนไหว และตัวควบคุมฝังตัวในอุตสาหกรรม แตกต่างจากหัวต่อตัวเมียทั่วไปที่ผลิตจำนวนมาก เราปรับแต่งจำนวนพิน, รูปแบบการติดตั้ง, ความสูงของโครงสร้าง, ความหนาของการชุบผิว และคุณสมบัติทางกลให้ตรงกับเลย์เอาต์ PCB ในอุตสาหกรรมของคุณ, สภาพแวดล้อมการสั่นสะเทือน และข้อกำหนดกระบวนการผลิต เหมาะสำหรับการประกอบทั้งแบบเจาะทะลุและแบบ SMT reflow ซ็อกเก็ตเหล่านี้แก้ปัญหาทั่วไปในอุตสาหกรรม: หน้าสัมผัสที่ไม่ต่อเนื่องภายใต้การสั่นสะเทือน, การเสียรูปจากการบัดกรี, พื้นที่จำกัด และการส่งสัญญาณผสม-พลังงานต่ำ
รายละเอียดวัสดุ
| ส่วนประกอบ | วัสดุมาตรฐาน | ตัวเลือกที่กำหนดเอง |
|---|---|---|
| โครงสร้างฉนวน | PA66-GF, ทนไฟสีดำ UL94-V-0 | พลาสติก PA6T / LCP ทนความร้อนสูงสำหรับโปรไฟล์การบัดกรีซ้ำที่หนักหน่วง |
| หน้าสัมผัส | ทองเหลืองฟอสเฟอร์ (ยึดสปริงสูง) | ทองเหลืองสำหรับแอปพลิเคชันที่เน้นต้นทุนโดยไม่เน้นการสั่นสะเทือน |
| ชั้นรองพื้น | ชั้นกั้นนิกเกิล 50 ไมโครนิ้ว | — |
| การชุบผิวหน้าสัมผัส | ชุบดีบุก (คุ้มค่า) | 3-15 ไมโครนิ้ว Gold flash / ชุบทองเต็มรูปแบบสำหรับพื้นที่อุตสาหกรรมที่มีการสั่นสะเทือนสูง |

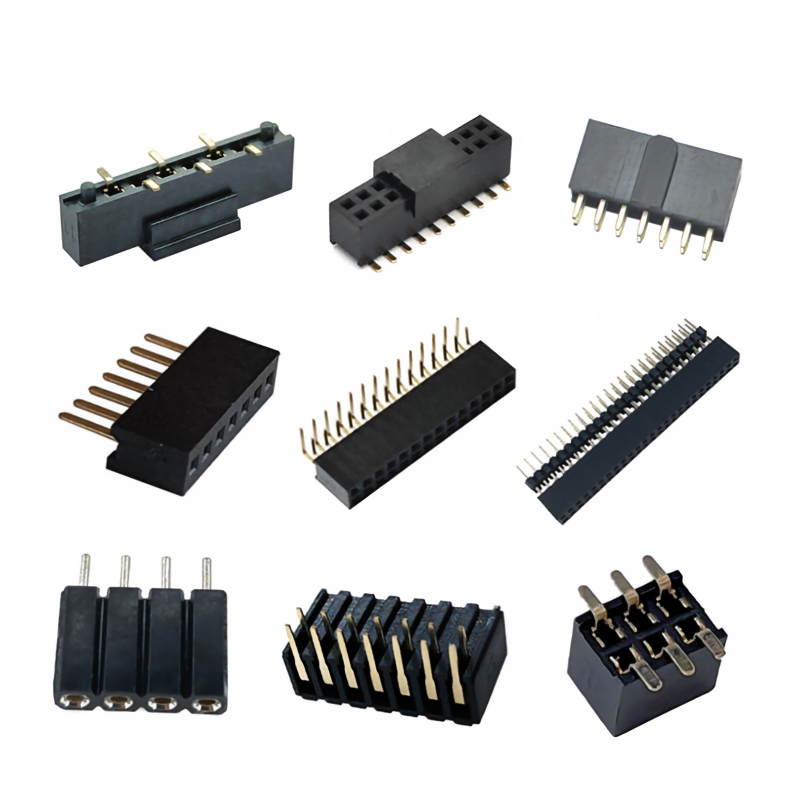

ตัวเลือกการปรับแต่ง
จำนวนพิน: มีให้เลือก 2-50 พิน นอกเหนือจาก 20P มาตรฐาน
การชุบผิว: gold flash / hard gold / matte tin
คุณสมบัติ: เพิ่มคีย์จัดตำแหน่ง, หมุดกำหนดตำแหน่ง
บรรจุภัณฑ์: ปรับขนาดรีลสำหรับเครื่องป้อน SMT ของคุณ
อัปเกรดวัสดุโครงสร้างสำหรับข้อกำหนดอุณหภูมิที่สูงขึ้น
อุตสาหกรรมที่ใช้งานและผลิตภัณฑ์ปลายทางทั่วไป
เหมาะสำหรับการเชื่อมต่อบอร์ดต่อบอร์ดขนาดกะทัดรัดที่หัวต่อแบบเจาะทะลุใช้พื้นที่บอร์ดมากเกินไป
การควบคุมและระบบอัตโนมัติในอุตสาหกรรม: โมดูล PLC ขนาดเล็ก, บอร์ดอินเทอร์เฟซเซ็นเซอร์, การ์ดเก็บข้อมูล, บอร์ดซับย่อย Field-bus
ฮาร์ดแวร์อัจฉริยะ IoT และ Edge: โมดูลวิทยุ BLE/LoRa/Wi-Fi, การเชื่อมต่อภายในบอร์ดเกตเวย์, โหนดเซ็นเซอร์อัจฉริยะ
อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์: เครื่องมือวินิจฉัยแบบพกพา, โมดูลเสริมการติดตามผู้ป่วย (วัสดุที่ได้มาตรฐาน RoHS)
อุปกรณ์ขนาดเล็กสำหรับผู้บริโภค: อุปกรณ์มือถือ, โมดูลสวมใส่ได้, บอร์ดพัฒนาขนาดเล็ก, ขั้วต่ออินเทอร์เฟซดีบัก JTAG / ISP
อุปกรณ์พลังงานใหม่และอุปกรณ์ทดสอบ: บอร์ดเสริมการจัดการแบตเตอรี่, การเชื่อมต่อภายในอุปกรณ์ทดสอบ, โมดูลย่อยควบคุมพลังงานขนาดเล็ก
ความพร้อมใช้งานและนโยบายตัวอย่าง
ตัวอย่างจะถูกส่งให้ลูกค้าของเราฟรีตามคำขอ ตราบใดที่พวกเขายินดีที่จะชำระค่าขนส่ง หรือเราสามารถชำระค่าขนส่งให้กับลูกค้าเก่าบางรายจากฝั่งของเราได้เช่นกัน หรือลูกค้าสามารถชำระค่าขนส่งล่วงหน้า และเราสามารถจัดส่งตัวอย่างพร้อมกับผู้ขนส่งของเราได้เช่นกัน
การรับประกัน/เงื่อนไขและข้อตกลง
เราให้การรับประกันคุณภาพผลิตภัณฑ์
รับประกันการจัดส่งที่รวดเร็ว 15 วัน
เงื่อนไขการชำระเงินรวมถึง T/T แต่ขึ้นอยู่กับการเจรจา เช่น L/C, PayPal, Western Union และอื่นๆ
บริการหลังการขาย
เรามีบริการที่เป็นเลิศผ่านเครือข่ายสำนักงานและสำนักงานใหญ่ของเรา
โปรดติดต่อเราทางโทรศัพท์หรืออีเมล หรือหากสะดวก โปรดเยี่ยมชมสำนักงานของเรา
นอกเหนือจากบริการที่เป็นมิตร เรายังเสนอราคาที่แข่งขันได้มากที่สุดและการจัดตารางเวลาที่ยืดหยุ่น
คำถามที่พบบ่อย
ถาม: MOQ ของคุณคืออะไร?
ตอบ: MOQ ของเราโดยทั่วไปคือ 1000 ชิ้น แต่เรายอมรับปริมาณการสั่งซื้อขนาดเล็กสำหรับการทดสอบ
ถาม: ฉันสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?
ตอบ: ยินดีต้อนรับสู่การเยี่ยมชมโรงงานของเรา และเราจะแสดงกระบวนการผลิตระดับมืออาชีพของเราให้คุณเห็น และเราสามารถสร้างความร่วมมือระยะยาวกับคุณได้
ถาม: เวลาในการทำตัวอย่างของคุณคือเท่าใด? เวลาในการจัดส่งของคุณคือเท่าใด?
ตอบ: 7 วันสำหรับตัวอย่าง และ 15-20 วันสำหรับการผลิตจำนวนมาก ขึ้นอยู่กับปริมาณ
ถาม: ฉันจะตรวจสอบสินค้าของฉันได้อย่างไร?
ตอบ: คุณสามารถตรวจสอบได้โดยการเยี่ยมชมโรงงาน หรือขอให้บุคคลที่สามตรวจสอบ หรือโดยการตรวจสอบรูปภาพ
ถาม: ค่าจัดส่งไปยังประเทศของฉันเท่าไหร่?
ตอบ: ค่าขนส่งจะถูกกำหนดโดยบริษัทขนส่งตามน้ำหนักรวมและ CBM ของคุณ
ถาม: ฉันจะรู้ได้อย่างไรว่าคุณได้จัดส่งคำสั่งซื้อของฉันแล้ว?
ตอบ: หมายเลขติดตาม (DHL, UPS, FedEx, TNT, EMS, ฯลฯ), ใบตราส่งทางอากาศ หรือ B/L ทางทะเล จะถูกส่งถึงคุณทันทีที่สินค้าของคุณถูกจัดส่งออกไป เรายังติดตามการจัดส่งและแจ้งให้คุณทราบ เราให้บริการหลังการขายที่เป็นประโยชน์ เราสนับสนุนสิ่งที่คุณขาย
ถาม: ฉันสามารถสร้างผลิตภัณฑ์ส่วนบุคคล/ปรับแต่งได้หรือไม่?
ตอบ: แน่นอน เพียงแค่ส่งแบบวาดหรือตัวอย่างของคุณมาให้เรา
