ชื่อแบรนด์:
XTKCONN
ได้รับการรับรอง:
CE,SGS,ROHS,ISO9001
หมายเลขรุ่น:
พินเฮดเดอร์
คําอธิบายสินค้า
|
ปริมาตร |
รายละเอียด |
|---|---|
|
ปิช |
2.54 มิลลิเมตร (0.1") แถว × คอลัมน์ |
|
การตั้งค่า |
ตําแหน่งสองแถว 2×2 / 2×5 / 2×10 / 2×20 / 2×40 |
|
การเรียนรู้ |
SMT สูงตรง (180° SMD) หางปีกนางนก |
|
รูปแบบ / ขนาดของ Pin |
ตาราง Ø0.64 มิลลิเมตร ทองแดง C2680 |
|
ประเภทหาง |
SMD ปีกหมึก (โค้ง 90 ° ออกไป) ระยะ 2.54 มม |
|
การเคลือบ |
แฟลชทองคํา 0.05μm มากกว่า 50μm Ni / เลือก 30μm (0.76μm) / ทองเหลืองแมทเต็ม |
|
วัสดุประกอบ |
PA6T ดํา UL94 V-0 (ปกติ) / LCP+30%GF / PBT+GF |
|
ความสูงของไอโซเลเตอร์ |
2.5 มิลลิเมตร (ปกติ) / 2.0 / 4.3 มิลลิเมตร |
|
การตั้งตําแหน่ง |
ป้ายกํากับการใช้งาน |
|
เรตติ้งปัจจุบัน |
30.0 บาทต่อปิน |
|
ระดับความกระชับกําลัง |
250 V AC/DC (Konnra/Würth) |
|
ความต้านทานต่อการสัมผัส |
≤ 20 mΩ |
|
ความต้านทานต่อการปิด |
≥ 1000 MΩ @ 500 V DC |
|
ทนต่อความกระตุ้น |
1000 V AC/min (Dinglun/Kun Ling) / 600 V (Würth) / 500 V (Denentech) |
|
อุณหภูมิการทํางาน |
-40 °C ถึง +105 °C |
|
โปรไฟล์การไหลกลับ |
260 °C / 10 s (PA6T/LCP) การผ่านครั้งเดียวต่อ J-STD-020 |
|
หมุนเวียนการเจริญพันธุ์ |
≥ 100 (ฟลชทอง) / 500+ (30μ" ทอง) |
|
สอดคล้อง |
RoHS 2.0, REACH, UL 94 V-0, ISO 9001 |
|
ผู้ตัดสินข้าม |
Konnra KR2542; Würth 610112249121 (WR-PHD); Denentech P525-XXST02SM; TE 77311 SMT BergStik; Kun Ling 2.54 SMT Dual |
|
MOQ / โลด |
500 ชิ้น / ตัวอย่าง 5 รายการ, น้ําหนัก 2 รายการ |
ภาพรวม

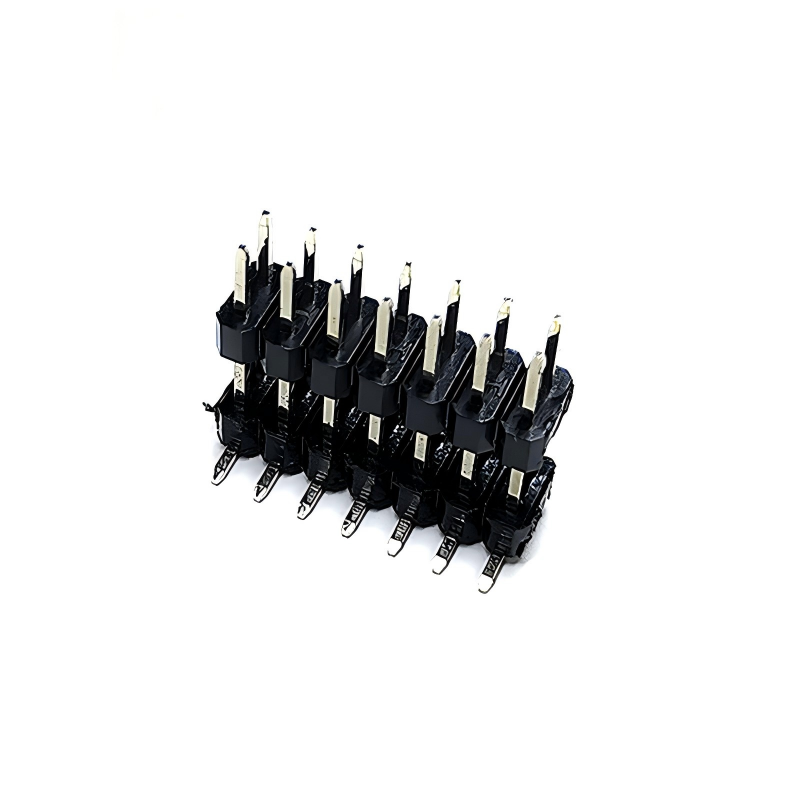

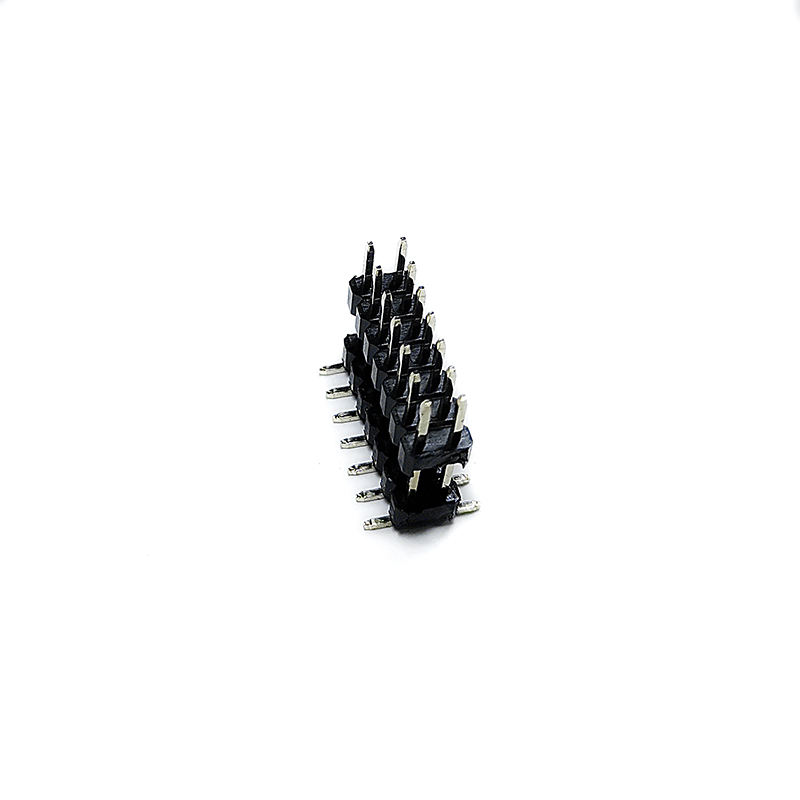

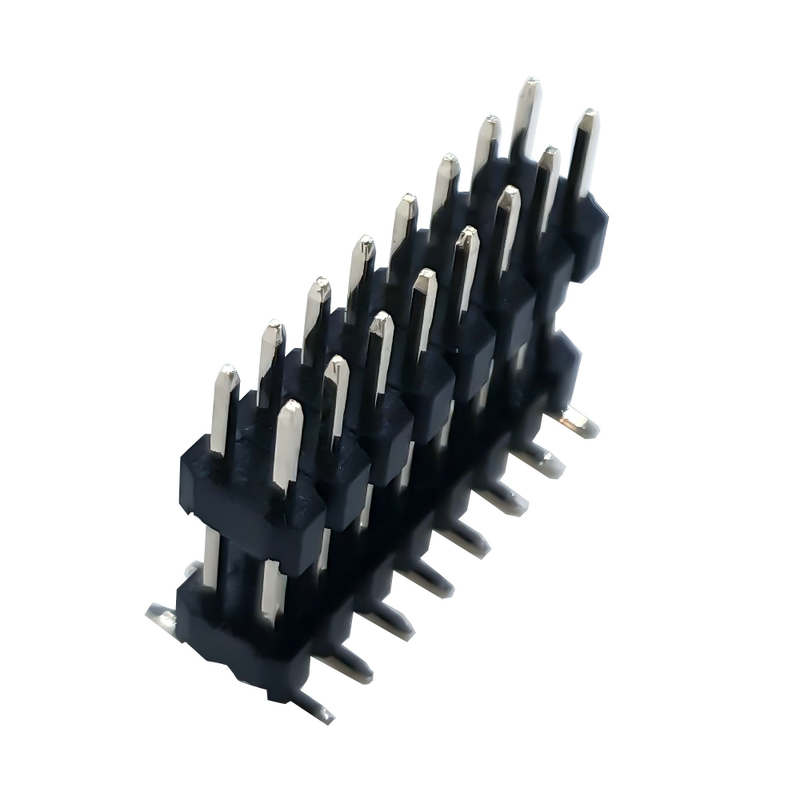

หัวสปิ้นชายตรงสองแถว 2.54 มิลลิเมตร SMT Type เป็นการพัฒนาบนพื้นผิวของสายสปิ้น 0.1" คลาสสิก: สปิ้นสี่เหลี่ยมทองแดง Ø0.64 มิลลิเมตรถูกกดเข้าไปใน PA6T UL94 V-0 insulator สีดําการตั้งตั้ง 180° โดยมีหาง SMD ปีกนกนางนกที่ไหลกลับด้านบนของ PCB ̇ ไม่มีรูผ่าน, ไม่มีเครื่องเชื่อมคลื่น ส่งเป็นสติ๊กสองแถวที่แยกออก (2 × 20 = 40 ปินโดยกําหนดสําหรับพานการพัฒนา / GPIO; 2 × 40 สําหรับเครื่องควบคุมอุตสาหกรรม) สามารถฉีกทุก 2.54 มม.
อุปกรณ์กันไฟ: PBT สีดํา UL94 V-0; ตัวเลือก PA6T สําหรับคลื่นไร้鉛 260 °C; ไนลอน 6T / GWT 750 °C ตัวเลือก
ปิน: ทองแดง C2680 Ø0.64mm ตารางวา; โฟสฟอร์ทองแดง C5210 ตัวเลือกสําหรับ > 500 วงจร (Amphenol Quickie ใช้ PB)
การเคลือบ: ทองแฟลช 0.05μm มากกว่า 50μm" Ni บนโซนแมท 5.84mm; ทองเหลืองแมท 2 ¢ 3μm บนหาง 3.0mm; ตัวเลือกทองคํา 30μm" (0.76μm) ที่ MOQ 500pcs
ตัวเลือกพลาสติก: เพลาสติกเดียว ความสูง 2.5 มม / เพลาสติกคู่เสริม (กันบิด)
โมดูลกล้อง IP2 × 20 หัวตรงบนป้ายเซ็นเซอร์-ป้ายแม่ป้ายปรับความยืดหยุ่น, 2 × 5 บน IR-LED ไดรเวอร์ sub-board
บอร์ดหลัก DVR / NVR2×40 หัวหน้าแผ่นหลังสองแถวสําหรับ GPIO / เตือนเตือน / RS485 / เสียง
PoE Injector / Switch2×5 ไฟฟ้า + ข้อมูลหัวหน้า, ทองแฟลช anti-oxidation ในห้องใต้หลังคา / ไฟไฟ-ตู้
ตัวอ่านการควบคุมการเข้า2×5 / 2×10 สําหรับ Wiegand + LED + กลอง
สเตชั่นประตูสมาร์ท / อินเตอร์คอมวีดีโอ2×20 mezzanine ไปยัง MCU หลัก
กล้องจราจร / ANPR2×40 แผ่นหลังอุตสาหกรรม อุณหภูมิขนาดใหญ่ -40 ~ + 105 °C
เซ็นเซอร์ความปลอดภัยฮับ✅ PIR / ควัน / บอร์ดรวมกระจกแตก
นับ: 2×2 / 2×5 / 2×10 /2×20/ 2×40 (การแยกแยก)
หาง: 3.0 มิลลิเมตร (แบบปกติ) / 6.0 มิลลิเมตร (6T) / 10.8 มิลลิเมตรทั้งหมด (คลอน Confly) / 8.5 / 11.96 มิลลิเมตร
พลาสติก: ยาว 2.5 มิล / ยาว 4.3 มิล / 8.5 มิล
เครื่องกันไฟ: PBT+30%GF สีดํา (แบบปกติ) / PA6T / ไนลอน 6T / สี
การเคลือบ: ทองเหลือง /30μ" เลือก/ เต็มทองเหลือง / ดับเพล็กซ์
ปิน: ทองแดง (แบบปกติ) / ฟอสฟอร์ทองแดง
แนวโน้ม: ตรง/มุมขวา
การบรรจุ: ถุง PE / ท่อ / กระเบื้อง
การรวบรวมความต้องการ → 2. การประเมินและอัตราคาดการณ์ทางเทคนิค → 3. การตรวจสอบและยืนยันภาพวาด 3 มิติ → 4. โมลด์ / เครื่องมือและต้นแบบ → 5. การทดสอบตัวอย่าง (ติดต่อ R, การเก็บรักษา, การไหลกลับ) และการอนุมัติ → 6.การผลิตจํานวนมาก → 7- QC และการส่งสินค้าสุดท้าย
บริการของเรา
การมีตัวอย่างและนโยบาย
ตัวอย่างจะถูกส่งไปยังลูกค้าของเราโดยฟรีตามคําขอของพวกเขา ตราบใดที่พวกเขาพร้อมที่จะจ่ายค่าขนส่ง หรือเราสามารถจ่ายค่าขนส่งสําหรับลูกค้าเก่าบางส่วนจากฝั่งของเราเช่นกันหรือลูกค้าสามารถจ่ายค่าขนส่งได้ล่วงหน้าและเราสามารถส่งตัวอย่างได้ด้วยคูเปียร์ของเราเช่นกัน
การรับประกัน/การรับประกัน/เงื่อนไข
เราให้การรับประกันคุณภาพสินค้า
การจัดส่งเร็วใน 15 วัน ได้รับการรับรอง
เงื่อนไขการชําระเงินรวม T/T แต่ต้องเจรจาได้ เช่น L/C, PayPal, Western Union และอื่นๆ
บริการหลังการขาย
บริการที่ดีเยี่ยมถูกนําเสนอผ่านเครือข่ายของสํานักงานและสํานักงานใหญ่ของเรา
กรุณาติดต่อฝ่ายขายการตลาดของเรา ผ่านทางโทรศัพท์หรืออีเมล หรือถ้าสะดวก ก็ไปที่สํานักงานของเรา
นอกเหนือจากการบริการที่เป็นมิตร เรายังให้ราคาที่แข่งขันที่สุด และโปรแกรมที่ยืดหยุ่น
FAQ
Q: MOQ ของคุณคืออะไร?
A: MOQ ของเรามักจะมาถึง 1000 pcs แต่เรายอมรับปริมาณการสั่งซื้อขนาดเล็กสําหรับการทดสอบ
Q: ผมไปเยี่ยมโรงงานคุณได้มั้ย?
ตอบ: ยินดีต้อนรับสู่การเยี่ยมชมโรงงานของเรา และเราจะแสดงให้คุณเห็นกระบวนการผลิตมืออาชีพของเรา และหวังว่าเราสามารถมีความร่วมมือกับคุณได้ในระยะยาว
Q: เวลาตัวอย่างของคุณคืออะไร? เวลาจัดส่งของคุณคืออะไร?
A: 7 วันสําหรับตัวอย่างและ 15-20 วันสําหรับการผลิตจํานวนมาก มันขึ้นอยู่กับปริมาณ
Q: ฉันตรวจสอบสินค้าของฉันอย่างไร?
ตอบ: คุณสามารถตรวจสอบโดยการเยี่ยมโรงงาน หรือขอให้ฝ่ายที่สามตรวจสอบ หรือโดยการตรวจสอบภาพ
Q: ค่าส่งไปประเทศผมเท่าไหร่?
ตอบ: ค่าขนส่งจะถูกบริษัทขนส่งให้ขึ้นอยู่กับน้ําหนักรวมและ CBM ของคุณ
ถาม: ผมรู้ได้อย่างไรว่า คุณส่งสินค้าของฉันออกหรือไม่?
ตอบ: เลขติดตาม ((DHL, UPS, FedEx, TNT, EMS, ฯลฯ), บิลการขนส่งทางอากาศ, หรือ B / L ทางทะเลจะถูกส่งไปยังคุณทันทีที่สินค้าของคุณถูกส่งออกไป. เรายังติดตามการจัดส่งและให้คุณทราบ.บริการหลังการบริการที่มีประโยชน์เราสนับสนุนสิ่งที่คุณขาย
Q: ฉันสามารถทําสินค้าที่บุคคล / ที่กําหนดเองได้หรือไม่?
ตอบ: แน่นอน แค่ส่งรูปหรือตัวอย่างมาให้เรา
