ชื่อแบรนด์:
XTKCONN
ได้รับการรับรอง:
CE,SGS,ROHS,ISO9001
หมายเลขรุ่น:
พินเฮดเดอร์
รายละเอียดผลิตภัณฑ์
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|---|---|
|
ระยะห่าง |
2.0 มม. (0.079") แถว × คอลัมน์ |
|
การกำหนดค่า |
แถวคู่ 2×2 / 2×5 / 2×10 / 2×20 / 2×40 (แบบแยกได้) |
|
ทิศทาง |
ตรง 180° THT (มีตัวเลือก RA/SMT) |
|
รูปร่าง/ขนาดพิน |
ทองเหลือง C2680 สี่เหลี่ยม Ø0.50 มม. |
|
การชุบ |
ชุบทอง 0.05µm บน Ni 50µ" (KLS G0) / มีตัวเลือก 1µ"/30µ" / ชุบดีบุกด้านเต็ม |
|
ความยาวหาง |
3.0 มม. (ค่าเริ่มต้น) / 4.0 มม. / 6.0 มม. (6T) |
|
ฉนวน |
PBT+30%GF สีดำ UL94 V-0 (ค่าเริ่มต้น) / PA6T / ไนลอน 6T |
|
ความสูงฉนวน |
1.5 / 2.0 / 4.3 มม. (พลาสติกคู่) |
|
พิกัดกระแส |
2.0 A (PBT, 长江 A2005) / 1.5 A (PA6T, KLS/Antenk) |
|
พิกัดแรงดันไฟฟ้า |
250 V AC/DC (长江) / 250 V (Antenk) |
|
ความต้านทานหน้าสัมผัส |
≤ 20 mΩ |
|
ความต้านทานฉนวน |
≥ 1000 MΩ @ 500 V DC |
|
แรงดันไฟฟ้าที่ทนได้ |
500 V AC/นาที |
|
อุณหภูมิใช้งาน |
-40 °C ถึง +105 °C (PBT) / -45~+105 (KLS) |
|
กระบวนการบัดกรี |
Wave 230°C/5 วินาที (PBT) / 260°C/5 วินาที (PA6T) |
|
รอบการจับคู่ |
≥ 100 (ชุบทอง) / 500+ (ทอง 30µ") |
|
สอดคล้อง |
RoHS 2.0, REACH, UL 94 V-0, ISO 9001 |
|
อ้างอิง |
KLS1-207B-2.00-2-XX-S-LxG0; A2005WRB-2xXP; หัวต่อแบบพิน 2.0 มม. Antenk; หัวต่อแบบพิน 2.0 มม. Tonful |
|
MOQ / ระยะเวลารอคอย |
500 ชิ้น / 5–7 วันสำหรับตัวอย่าง, 1–3 สัปดาห์สำหรับการผลิตจำนวนมาก |

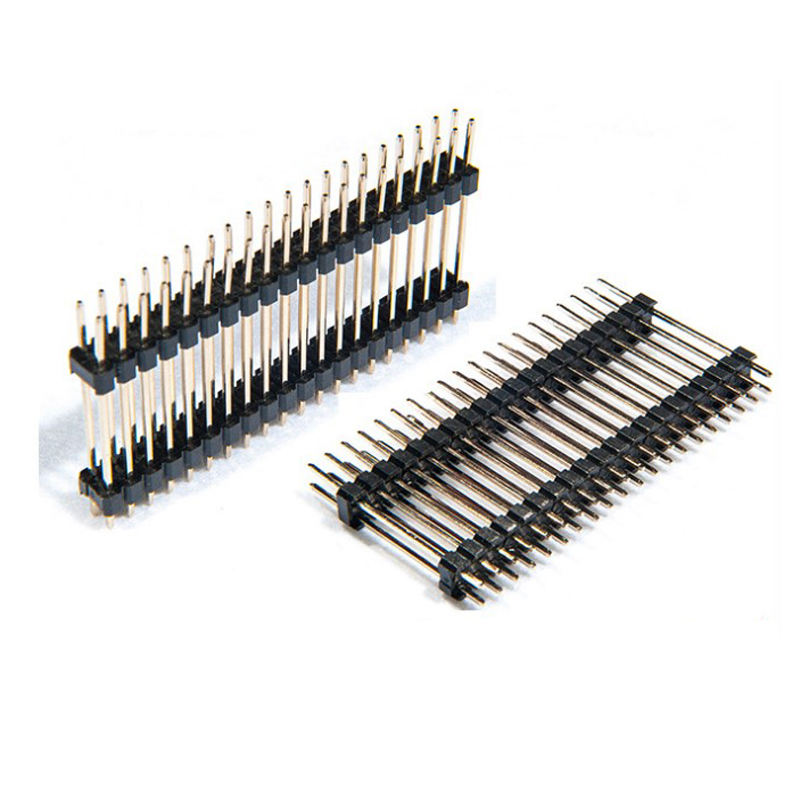

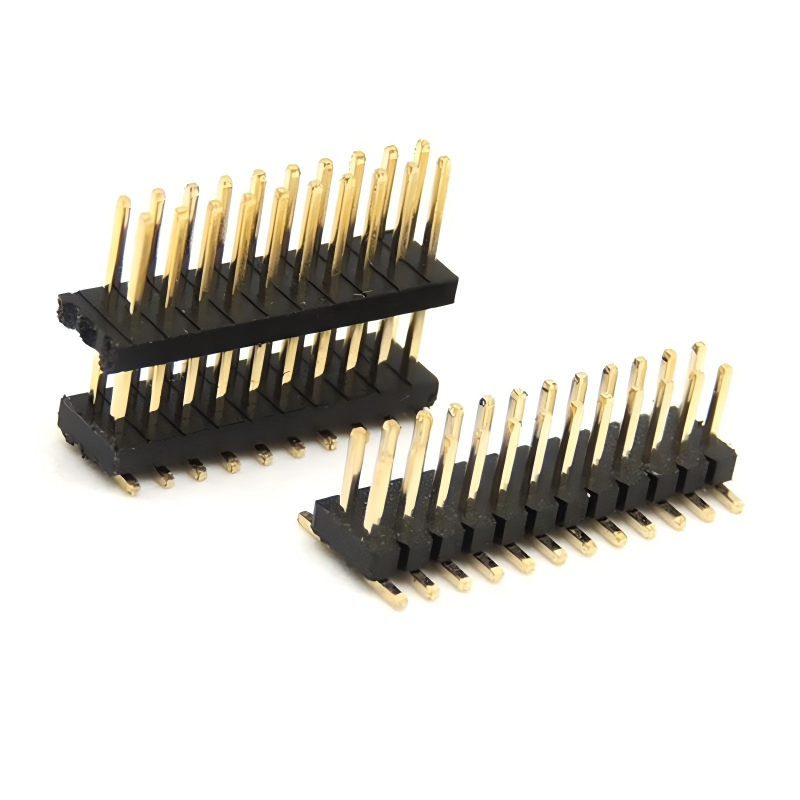

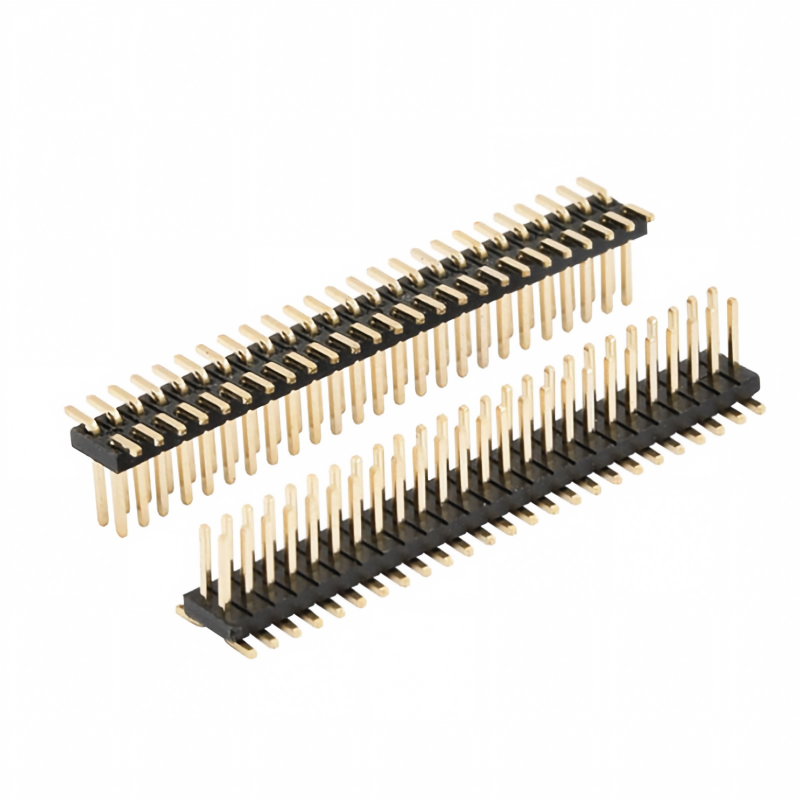

หัวต่อแบบพินตัวผู้แบบตรงแถวคู่ 2.0 มม. เป็นตัวเชื่อมต่อแบบกริด 0.079" ขนาดกะทัดรัดที่ผู้ผลิตเซอร์โวไดรฟ์และผู้จำหน่ายคอนโทรลเลอร์ FA เลือกใช้ เมื่อ 2.54 มม. กว้างเกินไป แต่ 1.27 มม. ไม่สามารถส่งกำลังลอจิกได้ พินสี่เหลี่ยมทองเหลือง Ø0.50 มม. ใน PBT+GF สีดำ UL94 V-0 (หรือ PA6T), แบบทะลุรู 180°, ชุบทองบนนิกเกิลในบริเวณที่จับคู่ จัดส่งแบบแยกได้ 2×5 / 2×10 / 2×20 – จำนวนสำหรับเซอร์โว CN1 (ตัวเข้ารหัส A/B/Z + I/O + COM), การ์ดลูก 16DI/16DO ของ PLC, บล็อก I/O ของสเลฟ EtherCAT.
เป็นโคลนทางกลของ KLS1-207B แบบแถวคู่ตรง และ 长江 A2005WRB แบบแถวคู่ 2.0 มม. – กริด 2.0 มม. เดียวกัน, พิน Ø0.5 SQ เดียวกัน, 500V AC DWV เดียวกัน – พร้อมระยะเวลารอคอยตรงจากโรงงาน.
ฉนวน: PBT สีดำ UL94 V-0; ตัวเลือก PA6T (ICKEY 6T) สำหรับการบัดกรีแบบไร้สารตะกั่ว 260°C; ตัวเลือกไนลอน 6T/GWT 750°C
พิน: ทองเหลือง C2680 Ø0.64 มม. สี่เหลี่ยม; ตัวเลือกทองแดงฟอสเฟอร์บรอนซ์ C5210 สำหรับ >500 รอบ (Amphenol Quickie ใช้ PB)
การชุบ: ชุบทอง 0.05µm บน Ni 50µ" ในบริเวณที่จับคู่ 5.84 มม.; ดีบุกด้าน 2–3µm บนหาง 3.0 มม.; ตัวเลือกทอง 30µ" (0.76µm) แบบเลือกได้ที่ MOQ 500 ชิ้น

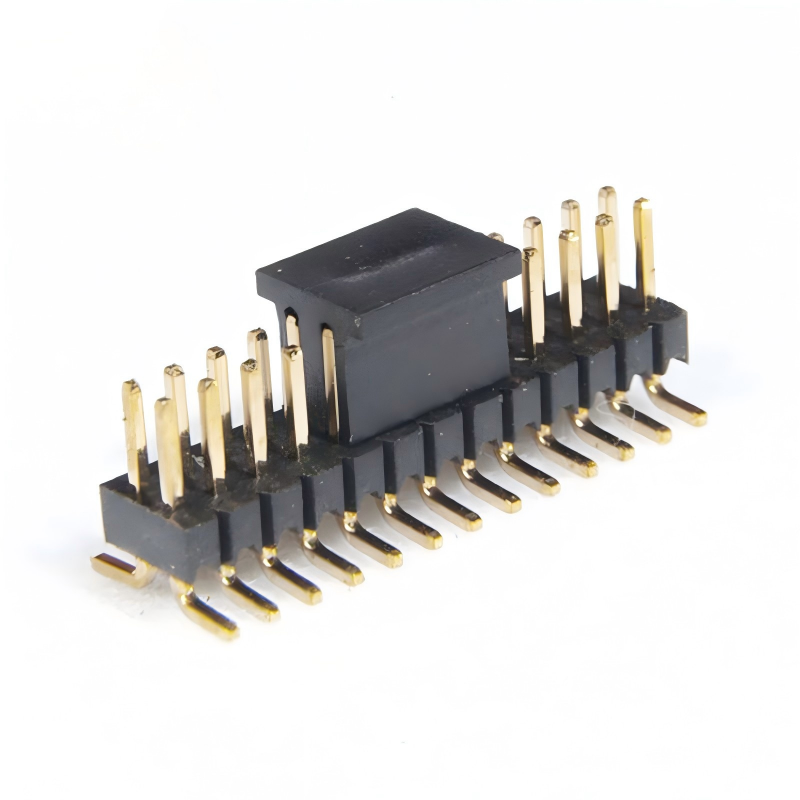

ตัวเลือกพลาสติก: พลาสติกเดี่ยวสูง 2.5 มม. / เสริมพลาสติกคู่ (ป้องกันการงอ).
แผงแบ็คเพลนสวิตช์โทรคมนาคม – จัดกลุ่ม 3×20 (SIG/PWR/GND) สำหรับขอบการ์ดสาย ToR 1U
Riser/Mezzanine เซิร์ฟเวอร์ข้อมูล – 3×10 สำหรับการ์ด riser NVMe ไปยังเมนบอร์ด
การ์ด fronthaul 5G DU/CU – 3×39 (117 พิน) บัส telemetry + sync + management (กรณีใช้งาน Kinghelm KH-2.54PH180-3X39P)
คอนโทรลเลอร์อาร์เรย์จัดเก็บข้อมูล – 3×40 แถวสามสำหรับตัวกลางการเชื่อมต่อไดรฟ์-แบ็คเพลน
DCS อุตสาหกรรม / VME64x ที่เกี่ยวข้อง – พี่น้อง TE Eurocard DIN41612 96 ตำแหน่งสำหรับ STE Bus / Futurebus+ (คลาส TE 650470-5)
การขนส่งด้วยแสง / OTN – หัวต่อ 3×5 สำหรับไฟ + ควบคุมบนการ์ดลูก SFP28
จำนวน: 3×2 / 3×5 / 3×10 / 3×20 / 3×39 / 3×40
ตัวเว้นระยะ: ฐานฉนวน 2.5 มม. (ค่าเริ่มต้น) / + หมุดรองรับ / พลาสติกคู่ 4.3 มม.
หาง: 3.0 มม. (ค่าเริ่มต้น) / 6.0 มม. (6T) / รวม 11.5 มม. (โคลน Kinghelm L11.5) / press-fit eye-of-needle
ฉนวน: PBT V-0 สีดำ (ค่าเริ่มต้น) / PA6T / ไนลอน 6T / สี
การชุบ: ชุบทอง / 30µ" แบบเลือกได้ / ดีบุกเต็ม / สองชั้น
พิน: ทองเหลือง (ค่าเริ่มต้น) / ทองแดงฟอสเฟอร์บรอนซ์
ทิศทาง: ตรง (ค่าเริ่มต้น) / มุมฉาก
การรวบรวมข้อกำหนด → 2. การประเมินทางเทคนิคและใบเสนอราคา → 3. การตรวจสอบและยืนยันแบบ 3 มิติ → 4. แม่พิมพ์ / เครื่องมือและต้นแบบ → 5. การทดสอบตัวอย่าง (การยึดเกาะ, การยึด, การบัดกรีซ้ำ) และการอนุมัติ → 6. การผลิตจำนวนมาก → 7. การควบคุมคุณภาพขั้นสุดท้ายและการจัดส่ง
