บ้าน > สินค้า > ตัวเชื่อมต่อ FFC FPC >

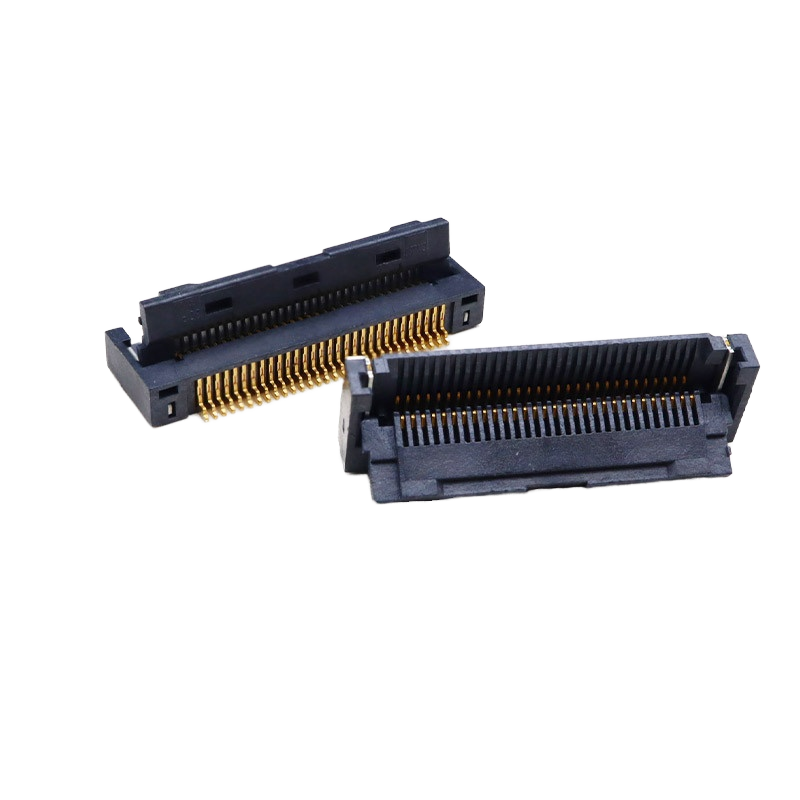

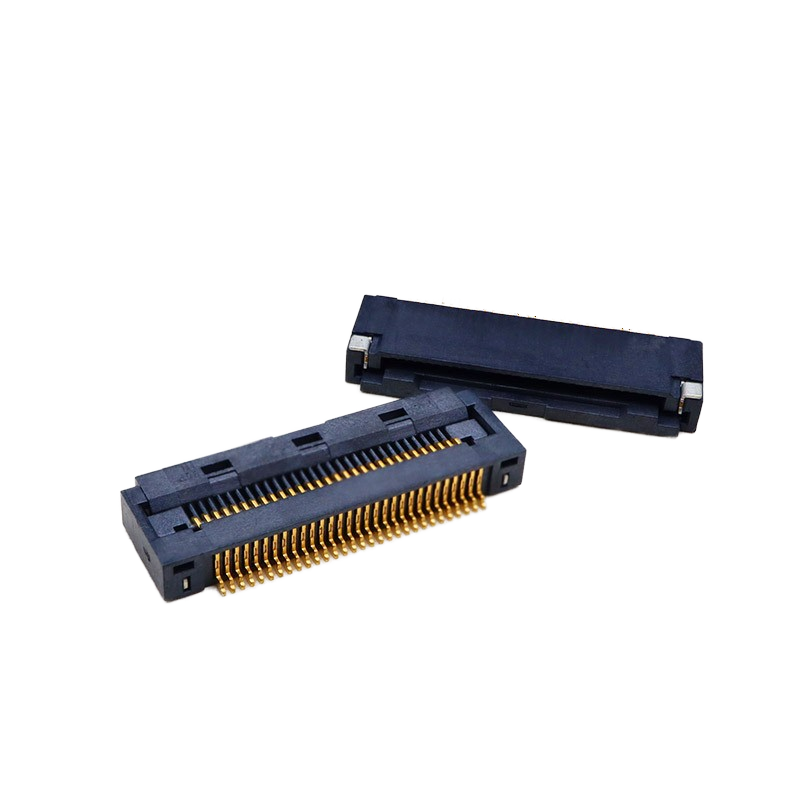

0.5mm Pitch FFC Connector Flip หน้าด้วยล็อค Buckle 30 40 68P Flip Cover Down Connection H2.5 สีดําสําหรับ PCB

0.5mm Pitch FFC Connector Flip หน้าด้วยล็อค Buckle 30 40 68P Flip Cover Down Connection H2.5 สีดําสําหรับ PCB

สถานที่กำเนิด:

กวางตุ้ง จีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

FPC**-T1T1-00**-ค

ติดต่อเรา
ขอทุน
รายละเอียดสินค้า
วัสดุ:
LCP
วัสดุเทอร์มินัล:
ฟอสเฟอร์บรอนซ์, ชุบทอง
พิมพ์:
ขั้วต่อ FFC และ FPC
แอปพลิเคชัน:
พีซีบี
บรรจุุภัณฑ์:
ม้วนบรรจุภัณฑ์
พิคท์:
0.5มม
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
10 ชิ้น
ราคา
Negotiable price
รายละเอียดการบรรจุ
แพคเกจสูญญากาศ, กล่องในกล่อง
เวลาการส่งมอบ
5-7 วัน
เงื่อนไขการชำระเงิน
L/C, T/T, Payyal
สามารถในการผลิต
4KK ชิ้น
รายละเอียดสินค้า

0.5mm Pitch FFC Connector Flip หน้าด้วยล็อคบัคเกิล

30P / 40P / 68P แผงปิดปิดการเชื่อมต่อ H2.5 ดํา


✅ผลิตภัณฑ์เด่น

1ระบบล็อคล็อคลัคลัคที่เชื่อถือได้
การออกแบบล็อคแบบล็อคด้านหน้าจะจับเคเบิล FFC ได้อย่างมั่นคง ป้องกันการปลดเคเบิลและการลดสัญญาณภายใต้การสั่นสั่นต่อเนื่อง; รายงานการทดสอบต่อต้านการสั่นสั่นมีอยู่แก้ไขจุดเจ็บปวดทั่วไปของการล้มเหลวของเครื่องเชื่อม FFC.
2. โปรไฟล์ต่ํา H2.5mm ความสูง
ความสูงการติดตั้งที่คอมแพค 2.5 มิลลิเมตร ช่วยประหยัดพื้นที่ด้านล่างของ PCB สําหรับการออกแบบอุปกรณ์ที่บาง
3,0.5 มิลลิเมตร ปริมาณความละเอียด, การเชื่อมต่อด้านล่าง Flip Cover
ประเภทด้านหน้าที่พลิกลง, การใส่ FFC ง่าย, ไม่มีพื้นที่บิดเพิ่มเติมที่จําเป็น
4. คอนโดสีดํา, ตัวเลือกหลายปิน: 30P, 40P, 68P
เตรียมการนับสแตนดาร์ท pin สําหรับการเลือกเร็ว



ตารางรายละเอียดเทคนิค

ประเภท รายการ รายละเอียด
ประสิทธิภาพไฟฟ้า ปิช 0.5 มิลลิเมตร

ปัจจุบัน 0.5A ต่อการสัมผัส

ความดันเฉพาะ 50V AC/DC

ความต้านทานต่อการปิด ≥ 1000 MΩ

ความต้านทานต่อการสัมผัส ≤ 30 mΩ

ทนต่อความกระตุ้น 250V AC 1 นาที
ผลงานทางกล ความสูงการติดตั้ง H2.5 มิลลิเมตร

โครงสร้าง หน้า Flip, การเชื่อมต่อด้านล่าง, ล็อค Buckle

ความทนทาน (รอบการเพศพันธุ์) ≥20 จันทร์

การทดสอบการสั่น ตรงกับมาตรฐานการสั่นสะเทือนรถยนต์; มีรายงานการทดสอบ
วัสดุและการเคลือบ บ้านพัก สีดํา LCP, UL94V-0 ป้องกันไฟ

เทอร์มินัลติดต่อ โฟสฟอร สีทองแดง

คอนแทคเพลติ้ง การเคลือบทองคําบนพื้นที่สัมผัส; การเคลือบหมึกบนหางผสม
สังคม อุณหภูมิการทํางาน -40°C ~ +85°C

อุณหภูมิการเก็บ -20°C ~ +60°C
คู่มือการผสม วิธีผสม SMT การผสมผสานแบบถอยหลัง

อุณหภูมิสูงสุด สูงสุด 260°C (ภายใน 10 วินาที)

✓ อ้างอิงข้ามและการแทนที่ที่เท่าเทียมกัน

ตัวเลือกตรงกับเครื่องเชื่อม FFC ขนาด 0.5 มิลลิเมตรด้านหน้าล่างจากแบรนด์ดังระดับโลก การมอบหมาย Pin, footprint และมิติกลที่เข้ากันได้ลดต้นทุนการจัดหา BOM ของคุณโดยไม่ต้องออกแบบใหม่การวางแผน PCB.

หมายเหตุ: กรุณาตรวจสอบความต้องการขนาดและการสั่นสะเทือนสําหรับโครงการที่กําหนดเองสําหรับรถยนต์ ก่อนการผลิตจํานวนมาก

0.5mm Pitch FFC Connector Flip หน้าด้วยล็อค Buckle 30 40 68P Flip Cover Down Connection H2.5 สีดําสําหรับ PCB

0.5mm Pitch FFC Connector Flip หน้าด้วยล็อค Buckle 30 40 68P Flip Cover Down Connection H2.5 สีดําสําหรับ PCB

0.5mm Pitch FFC Connector Flip หน้าด้วยล็อค Buckle 30 40 68P Flip Cover Down Connection H2.5 สีดําสําหรับ PCB


📌 ลักษณะสินค้า

  1. โครงสร้างขัดล็อคล็อคลับด้านหน้า แบบ ZIF / ไม่ ZIF
  2. การเชื่อมต่อปิด Flip ลง, การประกอบเคเบิล FFC สะดวก
  3. H2.5 การออกแบบแบบต่ํา, เหมาะสําหรับโมดูลผู้บริโภคและรถยนต์ที่เบา
  4. อุปกรณ์ประกอบกันสีดํา LCP ทนต่ออุณหภูมิสูงสําหรับการไหลกลับ SMT
  5. 30P / 40P / 68P ปินมาตรฐานในคลัง


ประเภทอื่น ๆ สําหรับการอ้างอิง:

0.5mm Pitch FFC Connector Flip หน้าด้วยล็อค Buckle 30 40 68P Flip Cover Down Connection H2.5 สีดําสําหรับ PCB

✅ ข้อดีของสินค้า

  1. โครงสร้างล็อคกันสั่น: หลีกเลี่ยงการล้มเหลวของสัญญาณระยะสั้นที่เกิดจากสาย FFC ที่คล่องลอย ลดอัตราการกลับสนามลงมาก
  2. พิมพ์พีซีบีแบบมาตรฐาน การเปลี่ยนพิมพ์พีซีบีแบบดร็อปอิน ไม่มีการปรับปรุงพิมพ์พีซีบี
  3. โฮสติก LCP ความร้อนสูง ผลงานคงที่ระหว่างกระบวนการ SMT
  4. ความสม่ําเสมออย่างเข้มงวดสําหรับการผลิตจํานวนมาก อัตราความบกพร่องน้อยลง
  5. ตัวเลือกปินหลายตัว เพื่อลดวงจรการพัฒนาโครงการของคุณ


รายการการใช้งาน

  • เครื่องแสดงภาพบนรถยนต์ แผ่นเครื่องมือรถยนต์ โมดูลควบคุมรถยนต์
  • โน๊ตบุ๊ค แท็บเล็ต อิเล็กทรอนิกส์ผู้บริโภคพกพา
  • โมดูลจอ LCD / OLED
  • อุปกรณ์การแพทย์พกพา
  • แพเนลควบคุมบ้านฉลาด
  • อุตสาหกรรมหน่วยแสดงภาพบาง


ราคากลาง

  • เทป & รีล (รีล): เทปพับแบบสแตนเดอร์แบบสแตนเดอร์, เหมาะสําหรับเครื่องสกัดและวางเครื่อง SMT อัตโนมัติ, โหลดโดยตรงบนสายการผลิตของลูกค้าเพื่อการประกอบเป็นกลุ่ม
  • หลอด (บรรจุหลอด): แพคเกจท่อพลาสติก โดยหลักแล้วสําหรับต้นแบบ การทดลองชุดเล็ก หรือการประกอบด้วยมือ

0.5mm Pitch FFC Connector Flip หน้าด้วยล็อค Buckle 30 40 68P Flip Cover Down Connection H2.5 สีดําสําหรับ PCB

0.5mm Pitch FFC Connector Flip หน้าด้วยล็อค Buckle 30 40 68P Flip Cover Down Connection H2.5 สีดําสําหรับ PCB

✅ ระยะเวลา

  • สั่งตัวอย่าง: 3 วันทําการ
  • สั่งการผลิตจํานวนมาก: 1-3 สัปดาห์ ขึ้นอยู่กับปริมาณและความต้องการตามสั่ง


การรับรองโรงงานและบริการตามสั่ง

  • การรับรอง: RoHS, REACH, UL94V-0
  • MOQ: MOQ ต่ําสําหรับการสั่งซื้อจํานวนมาก
  • นโยบายตัวอย่าง:มีตัวอย่างฟรี การจัดส่งตัวอย่างรวดเร็ว
  • บริการตามสั่ง: จํานวนสตางค์ตามสั่ง ความหนาของแผ่นเคลือบ โครงสร้างล็อคที่ปรับปรุง รุ่นที่ไม่ใช่ ZIF มีเครื่องหมายตามสั่ง


✅ คู่มือการเลือกลูกค้า

  1. ยืนยันจํานวนปิน: 30P / 40P / 68P มาตรฐาน; ติดต่อเราสําหรับจํานวนปินที่กําหนดเองอื่น ๆ
  2. ยืนยันประเภทล็อค: เลือก ZIF หรือ Non-ZIF ตามกระบวนการการประกอบของคุณ
  3. สภาพแวดล้อมการใช้งาน: สําหรับโครงการรถยนต์ ขอรายงานการทดสอบต่อการสั่นก่อนการรับรอง
  4. สาย FFC: พบกับสาย FFC แบบราบขนาด 0.5mm
  5. PCB footprint: ใช้ภาพวาดที่เรานํามาให้สําหรับการตรวจสอบการวางแผน PCB
  6. การผสมผสานแบบถอยหลัง: ติดตามโปรไฟล์การผสมผสานของเราเพื่อป้องกันการปรับปรุงบ้าน

0.5mm Pitch FFC Connector Flip หน้าด้วยล็อค Buckle 30 40 68P Flip Cover Down Connection H2.5 สีดําสําหรับ PCB

0.5mm Pitch FFC Connector Flip หน้าด้วยล็อค Buckle 30 40 68P Flip Cover Down Connection H2.5 สีดําสําหรับ PCB


FAQs


1ขอตัวอย่างหน่อยได้มั้ย
ใช่ เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ ตัวอย่างผสมผสานก็ยอมรับได้


2คุณสามารถผลิตผลิตภัณฑ์ของคุณตามความต้องการของเราได้หรือไม่
ใช่, คุณสามารถปรับแต่งรายละเอียดของผลิตภัณฑ์ถ้าคุณสามารถตอบสนอง MOQ ของเรา.


3. วิธีการรับประกันคุณภาพสินค้าของคุณ?
1) เราสัญญาว่าภายใน 30 วันของปัญหาคุณภาพ, เราจะให้คุณคืนเงิน.

2) การตรวจสอบอย่างเข้มงวดระหว่างการผลิต

3) การตรวจสอบตัวอย่างของผลิตภัณฑ์อย่างเข้มงวดก่อนการส่ง และการบรรจุผลิตภัณฑ์ที่ไม่เสียหาย


4การรับรองผลิตภัณฑ์ของเราคืออะไร
ISO9001 และการรับรอง RoHS อีกบางแห่ง


5ฉันจะได้สินค้าได้นานแค่ไหน
สินค้าส่วนใหญ่มีอยู่ในสต๊อก เวลาในการจัดส่งประมาณ 1-5 วันหลังจากได้รับการชําระเงิน สําหรับความต้องการที่กําหนดเอง เวลาจะนานกว่าเล็กน้อย ตามที่เรายืนยัน


6คุณใช้โลจิสติกส์แบบไหนในการจัดส่ง?
เราส่งสินค้าโดย DHL, UPS, FEDEX, EMS และการจัดส่งด่วนอื่น ๆ โดยหลัก ๆ เราจะเลือกโลจิสติกส์ที่คุ้มค่าที่สุดสําหรับลูกค้า


7ทําไมคุณต้องซื้อจากเรา
เรามีประสบการณ์ในอุตสาหกรรม 16 ปี เราได้ร่วมมือกับบริษัทหลายพันบริษัท คุณภาพของผลิตภัณฑ์มีความน่าเชื่อถือ


8บริษัทของคุณขายสินค้าอะไรหลักๆ
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectorsเป็นต้น
