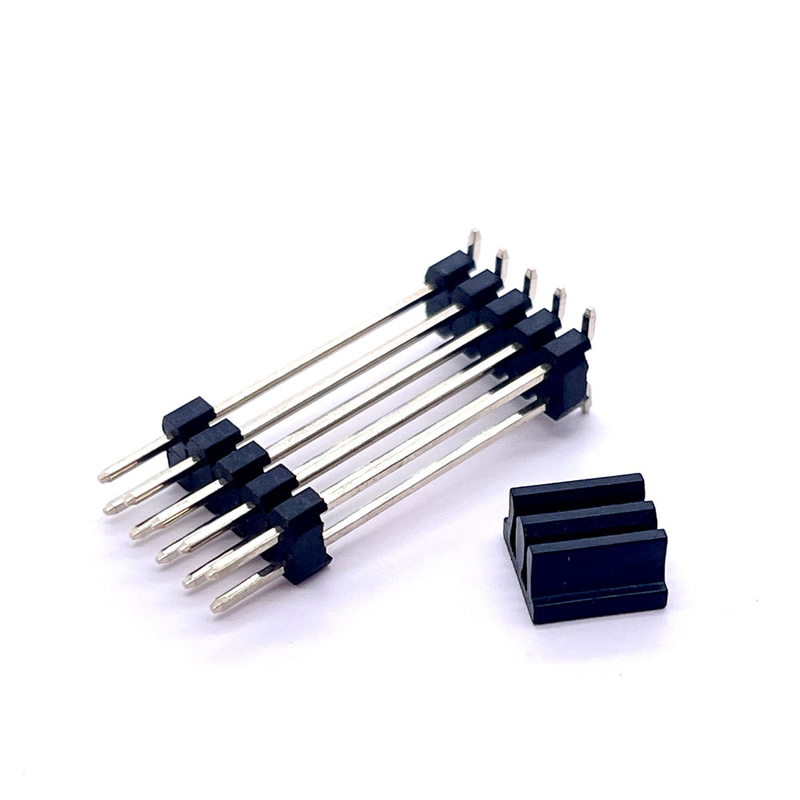

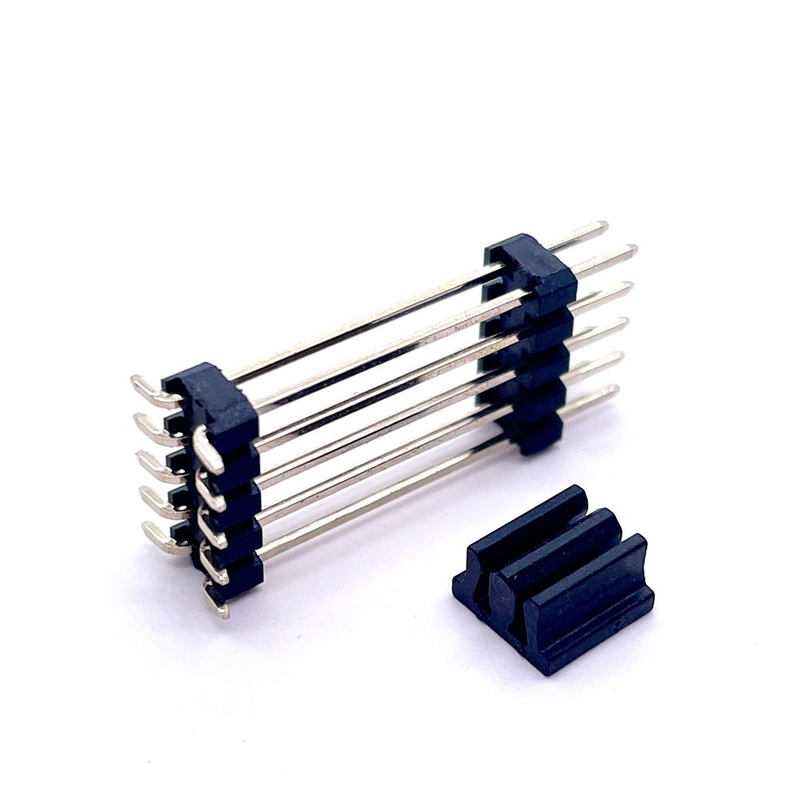

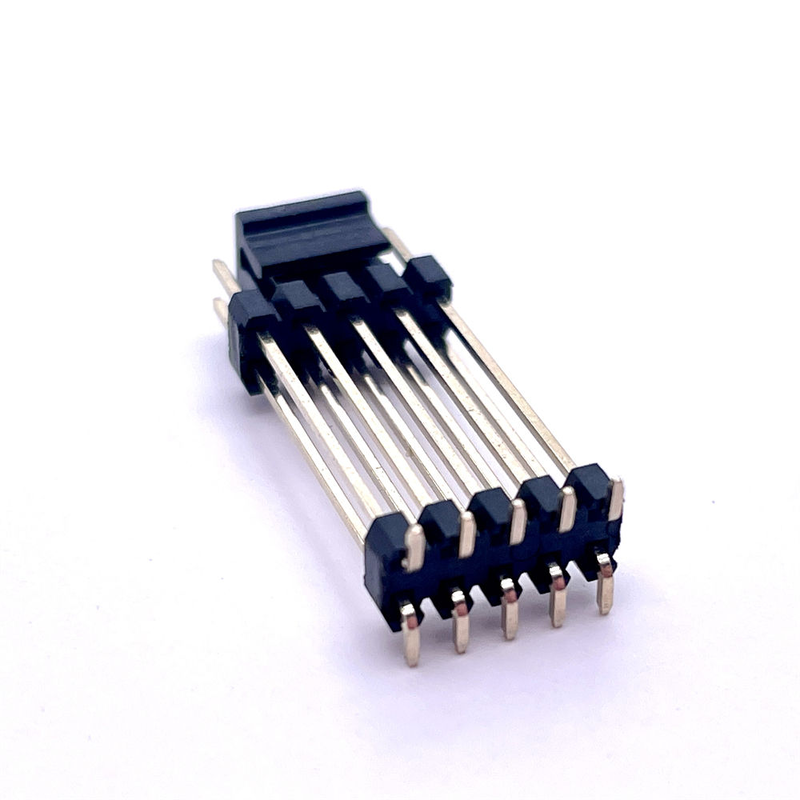

2.0 มม. พิทช์ แถวคู่ 10P USB หัวต่อทองเหลือง ขั้วต่อ PCB แบบเข้าสาย 2P 5P 7P 9P 12P 15P 40P

จุดเด่น

• การปรับแต่งทางกลที่หลากหลาย: แบบขาตรง / แบบมุมฉาก / แบบติดตั้งบนพื้นผิว SMT; ความสูงของฉนวนพลาสติกที่กำหนดเองได้
• ฝาครอบพร้อมสำหรับ SMT (ฝาครอบแบบ pick-and-place) สำหรับการวางตำแหน่งอัตโนมัติด้วย SMT
• รองรับการบรรจุแบบเทปและม้วนสำหรับการประกอบอัตโนมัติปริมาณมาก
• ครอบคลุมจำนวนขาที่หลากหลาย: 2P /5P /7P /9P /10P /12P /15P สูงสุด 40P แบบสองแถว
• ขั้วต่อทองเหลือง ประสิทธิภาพการเข้าสายและการบัดกรี PCB ที่เสถียร
• เป็นไปตามข้อกำหนด RoHS-REACH เหมาะสำหรับการเชื่อมต่อระหว่างบอร์ด USB และทั่วไป

รายละเอียดสินค้า

การอ้างอิงข้ามและการเปลี่ยนทดแทน

หัวต่อแบบขาเสียบสองแถวระยะห่าง 2.0 มม. นี้ทำหน้าที่เป็นทางเลือกที่ใช้งานได้จริงสำหรับซีรีส์คอนเนคเตอร์สากลทั่วไป (เทียบเท่า Molex, JAE, TE)

หมายเหตุวิศวกร: โปรดตรวจสอบจำนวนขา, ทิศทางการติดตั้ง, ความสูงของฉนวน, การชุบ และรูปแบบ PCB ก่อนทำการเปลี่ยน BOM ไม่เหมาะสำหรับการเปลี่ยนโดยตรงโดยไม่ยืนยันแบบวาดสำหรับการใช้งานที่ต้องการความปลอดภัยสูง สามารถปรับแต่งได้เพื่อให้เข้ากับรูปแบบของคู่แข่งหากจำเป็น

คุณสมบัติผลิตภัณฑ์

1. ระยะห่าง 2.0 มม. แบบสองแถวสำหรับการจัดวาง PCB ที่กะทัดรัด ประหยัดพื้นที่บอร์ด
2. ขั้วต่อขาทองเหลืองให้ประสิทธิภาพการเข้าสายและการบัดกรีที่เสถียร
3. ฝาครอบแบบ pick-and-place สำหรับ SMT เป็นทางเลือก เข้ากันได้กับอุปกรณ์ pick-and-place มาตรฐาน
4. ตัวเลือกจำนวนขาหลายแบบครอบคลุมอินเทอร์เฟซ USB และการเชื่อมต่อระหว่างบอร์ดทั่วไป
5. ฉนวนทนอุณหภูมิสูง UL94V-0 ทนต่อแรงกระแทกจากความร้อนแบบ Reflow
6. การปรับแต่งที่ยืดหยุ่นในเรื่องความยาวขา, ความสูงพลาสติก, ทิศทาง และความหนาของการชุบ

ข้อได้เปรียบของผลิตภัณฑ์

• รองรับระบบอัตโนมัติเต็มรูปแบบ: ฝาครอบ SMT + เทปและม้วน ช่วยลดการจัดการด้วยมือสำหรับการผลิตจำนวนมาก
• ขนาดที่ปรับแต่งได้ที่ยืดหยุ่นช่วยหลีกเลี่ยงการออกแบบ PCB ใหม่ที่มีค่าใช้จ่ายสูงสำหรับโครงการที่มีอยู่
• ความต้านทานหน้าสัมผัสที่เสถียรช่วยลดความเสี่ยงความล้มเหลวเป็นระยะๆ ในอุปกรณ์ที่สัมผัสกับการสั่นสะเทือน
• ระยะเวลารอคอยสินค้าที่แข่งขันได้เมื่อเทียบกับแบรนด์ดั้งเดิมในต่างประเทศ ช่วยลดแรงกดดันในห่วงโซ่อุปทานที่ยาวนาน
• การควบคุมคุณภาพขาเข้า-ขาออกอย่างเข้มงวดในการปั๊ม, การฉีด, การชุบ และการประกอบ

การใช้งาน

• การเชื่อมต่อ PCB ภายในอินเทอร์เฟซ USB
• โมดูลควบคุมอุตสาหกรรมและบอร์ดเซ็นเซอร์
• อุปกรณ์อัจฉริยะ IoT และฮาร์ดแวร์แบบฝัง
• การเชื่อมต่อระหว่างเมนบอร์ดและซับบอร์ดในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
• อุปกรณ์ทดสอบ, การเดินสาย PCB อุปกรณ์ต่อพ่วงอัตโนมัติ

วิธีการบรรจุภัณฑ์

1. หลอด (บรรจุหลอด): สำหรับการประกอบด้วยมือ/การทดลองต้นแบบ, บรรจุภัณฑ์หลอดป้องกันไฟฟ้าสถิต
2. เทปและม้วน: บรรจุภัณฑ์ม้วนที่เข้ากันได้กับ SMT, การป้อนโดยตรงสำหรับเครื่อง pick-and-place อัตโนมัติ, ไม่ต้องมีการประมวลผลล่วงหน้าเพิ่มเติม

คำเตือน: ระบุประเภทบรรจุภัณฑ์เมื่อสั่งซื้อ; บรรจุภัณฑ์ที่ไม่ถูกต้องจะขัดขวางการผลิตสาย SMT ของคุณ

ระยะเวลารอคอยสินค้า

• ตัวอย่าง: 3 วันทำการ
• คำสั่งซื้อการผลิตจำนวนมาก: 1-3 สัปดาห์ (ขึ้นอยู่กับความซับซ้อนของการปรับแต่งและสต็อกวัสดุ)

การรับรองโรงงานและบริการที่กำหนดเอง

• การรับรอง: ISO9001, RoHS, REACH
• นโยบายตัวอย่าง: รองรับตัวอย่างฟรี / การจัดส่งตัวอย่างที่รวดเร็ว ผู้ซื้อรับผิดชอบค่าขนส่ง
• MOQ: MOQ ต่ำสำหรับสินค้ามาตรฐาน; MOQ สำหรับชิ้นส่วนที่กำหนดเองขึ้นอยู่กับข้อกำหนดเครื่องมือ
• มีบริการ ODM/OEM: ความยาวขาที่กำหนดเอง, ความสูงพลาสติก, การชุบพิเศษ, การปรับแต่งขาที่ขาดหายไป, การพัฒนาจำนวนขาพิเศษ ทีมวิศวกรของเราสนับสนุนการตรวจสอบแบบวาดและคำแนะนำ DFM

คู่มือการเลือกของลูกค้า

1. ยืนยันระยะห่าง: ยืนยันว่ารูปแบบ PCB ของคุณเป็นแบบ 2.0 มม. สองแถว
2. ยืนยันประเภทการติดตั้ง: แบบขาตรง / แบบมุมฉาก / SMT; รุ่น SMT ต้องการตัวเรือน LCP ทนความร้อนสูง
3. ยืนยันจำนวนขาที่แน่นอน; ระบุการใช้งานภายใน USB หรือการเชื่อมต่อระหว่างบอร์ดทั่วไป
4. เลือกการชุบ: ดีบุกสำหรับการใช้งานทั่วไปที่มีรอบการเสียบ/ถอดต่ำ; การชุบทองสำหรับการใช้งานในอุตสาหกรรม / การสั่นสะเทือนสูง / ความต้องการอายุการใช้งานยาวนาน
5. กำหนดบรรจุภัณฑ์: เลือกเทปและม้วนหากคุณใช้การผลิตอัตโนมัติ SMT; หลอดสำหรับห้องปฏิบัติการ/ต้นแบบ
6. สำหรับกรณีการเปลี่ยนทดแทน: ส่งเอกสารข้อมูลเดิมหรือรูปถ่ายตัวอย่าง; เราจะตรวจสอบความเข้ากันได้ทางกลและไฟฟ้าให้คุณ
7. ส่งแบบวาด PCB หรือตัวอย่างของคุณเพื่อรับคำแนะนำจากวิศวกรของเราก่อนสั่งซื้ออย่างเป็นทางการ

เคล็ดลับ: ส่ง Gerber, แบบวาด 2 มิติ หรือหมายเลขชิ้นส่วนของคู่แข่ง ทีมวิศวกรของเราสามารถตรวจสอบความเป็นไปได้เบื้องต้นให้คุณได้

คำถามที่พบบ่อย

Q: MOQ ของคุณคืออะไร?

A: MOQ ของเราโดยทั่วไปคือ 1000 ชิ้น แต่เรายอมรับคำสั่งซื้อปริมาณน้อยสำหรับการทดสอบ

Q: ฉันสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?

A: ยินดีต้อนรับสู่การเยี่ยมชมโรงงานของเรา และเราจะแสดงกระบวนการผลิตระดับมืออาชีพของเราให้คุณดู เราหวังว่าเราจะสามารถร่วมมือระยะยาวกับคุณได้

Q: เวลาในการทำตัวอย่างของคุณคือเท่าใด? เวลาในการจัดส่งของคุณคือเท่าใด?

A: 7 วันสำหรับตัวอย่าง และ 15-20 วันสำหรับการผลิตจำนวนมาก ขึ้นอยู่กับปริมาณ

Q: ฉันจะตรวจสอบสินค้าของฉันได้อย่างไร?

A: คุณสามารถตรวจสอบได้โดยการเยี่ยมชมโรงงาน หรือขอให้บุคคลที่สามตรวจสอบ หรือโดยการตรวจสอบด้วยรูปภาพ

Q: ค่าจัดส่งไปยังประเทศของฉันเท่าไหร่?

A: ค่าขนส่งจะถูกเสนอราคาโดยบริษัทขนส่งตามน้ำหนักรวมและ CBM ของคุณ

Q: ฉันจะทราบได้อย่างไรว่าคุณได้จัดส่งคำสั่งซื้อของฉันแล้ว?

A: หมายเลขติดตาม (DHL, UPS, FedEx, TNT, EMS, ฯลฯ), ใบตราส่งทางอากาศ หรือ B/L ทางทะเล จะถูกส่งถึงคุณทันทีที่สินค้าของคุณถูกจัดส่งออกไป เรายังติดตามการจัดส่งและแจ้งให้คุณทราบด้วย

Q: ฉันสามารถทำผลิตภัณฑ์ส่วนบุคคล/ที่กำหนดเองได้หรือไม่?

 A: แน่นอน เพียงแค่ส่งแบบวาดหรือตัวอย่างของคุณมาให้เรา
