ชื่อแบรนด์:
XTKCONN
ได้รับการรับรอง:
CE,SGS,ROHS,ISO9001
หมายเลขรุ่น:
เฮดเดอร์หญิง

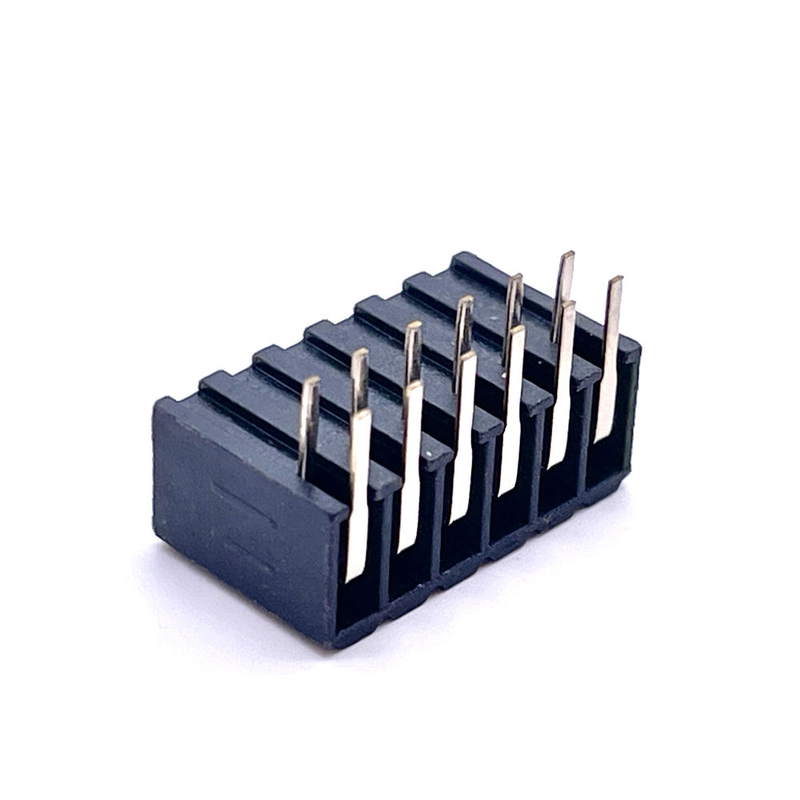

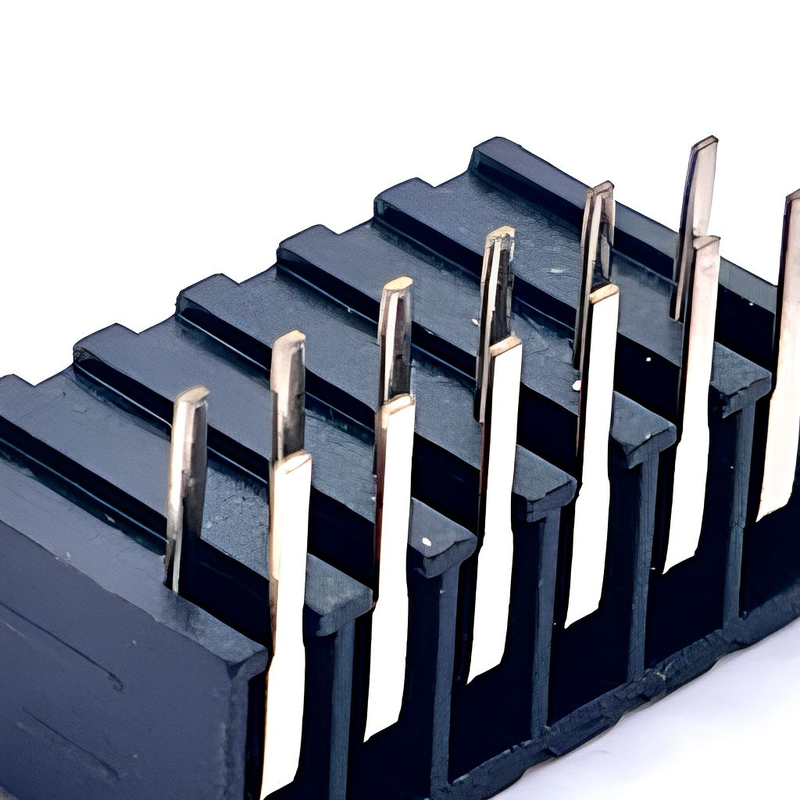

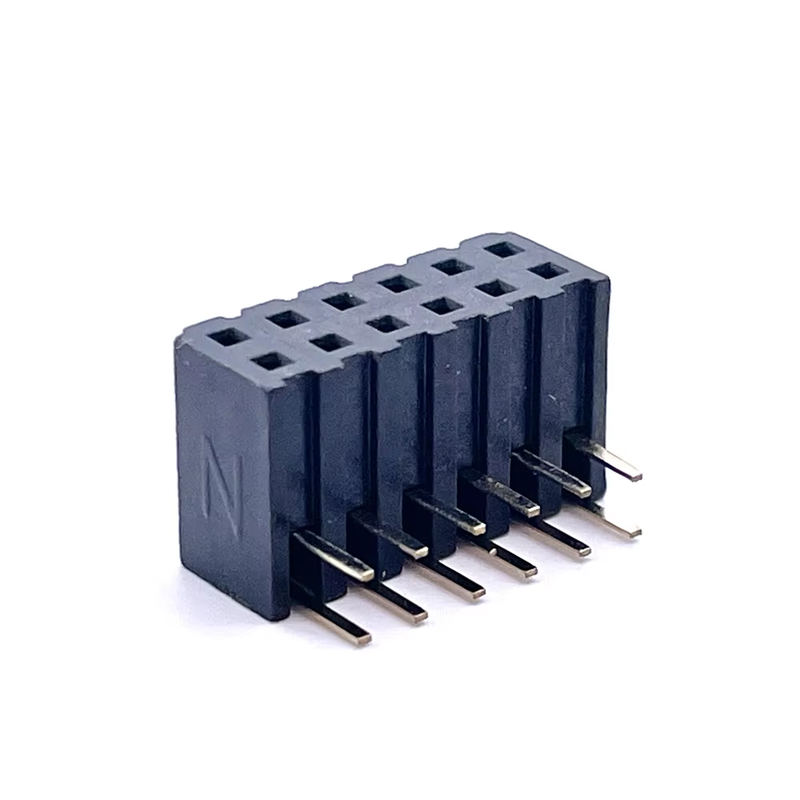

หัวต่อตัวเมีย 12 พินขนาดกะทัดรัด พร้อมการล็อคที่แน่นหนา ความสูงเมื่อประกบต่ำ และการออกแบบการเชื่อมต่อที่ทนทานต่อการสั่นสะเทือน
ออกแบบมาสำหรับแผงวงจรพิมพ์รถยนต์ อินเทอร์เฟซเสียง หน่วยควบคุม และชุดประกอบอิเล็กทรอนิกส์ขนาดกะทัดรัด ที่ซึ่งพื้นที่ การยึด และความเสถียรของการเชื่อมต่อมีความสำคัญ
ระยะพิทช์ 2.0 มม. | หัวต่อตัวเมีย 12 พิน — การจัดวางที่กะทัดรัดสำหรับการออกแบบแผงวงจรพิมพ์ที่จำกัดพื้นที่
ตัวเลือกการล็อค ZIF / Non-ZIF — เลือกโครงสร้างการล็อคตามความถี่ในการประกบ การยึดสายเคเบิล และข้อกำหนดในการประกอบ
การยึดประกบที่เสถียร — โครงสร้างการล็อคช่วยป้องกันการแยกตัวของหัวต่อและการเคลื่อนที่ของหน้าสัมผัสภายใต้แรงกระแทกและการสั่นสะเทือนทางกล
ความสูงเมื่อประกบต่ำ — ปรับให้เหมาะสมสำหรับชุดประกอบแผงวงจรพิมพ์และแผงขนาดกะทัดรัด ความสูงที่แน่นอนสามารถปรับแต่งให้เข้ากับระบบการประกบได้
การออกแบบที่ทนทานต่อการสั่นสะเทือน — เหมาะสำหรับสภาพแวดล้อมยานยนต์และอุปกรณ์ที่การสั่นสะเทือนซ้ำๆ อาจทำให้เกิดการเคลื่อนที่เล็กน้อยที่ส่วนต่อประสานหน้าสัมผัส
หน้าสัมผัสทองเหลือง — ให้ความสมดุลที่ใช้งานได้จริงของการนำไฟฟ้า ความแข็งแรงทางกล และความสามารถในการผลิต
การรวมแผงวงจรพิมพ์ / แผง — มีให้เลือกในรูปแบบต่างๆ สำหรับข้อกำหนดการติดตั้งและการประกอบที่แตกต่างกัน
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทหัวต่อ | หัวต่อตัวเมีย 12 พิน |
| ระยะพิทช์ | 2.0 มม. |
| วัสดุหน้าสัมผัส | ทองเหลือง |
| การชุบหน้าสัมผัส | มีตัวเลือกทอง / ดีบุก |
| กระแสไฟที่กำหนด | ขึ้นอยู่กับการใช้งาน โปรดยืนยันตามขนาดหน้าสัมผัสและการชุบ |
| แรงดันไฟที่กำหนด | ขึ้นอยู่กับการใช้งาน |
| ความต้านทานหน้าสัมผัส | มีให้ตามการออกแบบหน้าสัมผัสขั้นสุดท้าย |
| ความต้านทานฉนวน | ≥1,000 MΩ โดยทั่วไปสำหรับหัวต่อประเภทนี้ |
| แรงดันไฟฟ้าที่ทนต่อไดอิเล็กทริก | มีให้ตามการออกแบบขั้นสุดท้าย |
| ประเภทสัญญาณ | กำลัง / สัญญาณ / ควบคุม |
| อินเทอร์เฟซแผงวงจรพิมพ์ | มีตัวเลือก Through-Hole / SMT |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| จำนวนตำแหน่ง | 12 |
| ระบบการประกบ | ตัวเมียต่อตัวผู้ / สายเคเบิลต่อบอร์ด ขึ้นอยู่กับการกำหนดค่า |
| กลไกการล็อค | ZIF หรือ Non-ZIF |
| ฟังก์ชันการล็อค | การยึดเชิงกลสำหรับการประกบที่ปลอดภัย |
| ความสูงเมื่อประกบ | การออกแบบโปรไฟล์ต่ำ ปรับแต่งตามข้อกำหนดการประกบ |
| การติดตั้ง | ติดตั้งบนแผงวงจรพิมพ์ / แผง |
| รอบการประกบ | กำหนดตามหน้าสัมผัสและโครงสร้างการล็อคขั้นสุดท้าย |
| ความต้านทานการสั่นสะเทือน | ออกแบบมาสำหรับการใช้งานที่เสี่ยงต่อการสั่นสะเทือน มีคุณสมบัติให้เป็นไปตามข้อกำหนดการทดสอบของลูกค้า |
| ความต้านทานแรงกระแทก | มีให้ตามข้อกำหนดคุณสมบัติการใช้งาน |
| การเข้ารหัส / การจัดแนว | มี |
| รูปทรงที่กำหนดเอง | รองรับ |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| วัสดุหน้าสัมผัส | ทองเหลือง |
| ฉนวน | เทอร์โมพลาสติกวิศวกรรม |
| การติดไฟ | มีตัวเลือก UL94 V-0 |
| การเคลือบหน้าสัมผัส | ตัวเลือกทอง / ดีบุก |
| อุณหภูมิการทำงาน | -40°C ถึง +105°C โดยทั่วไป มีเวอร์ชันอุณหภูมิสูงกว่า |
| ความต้านทานการกัดกร่อน | เลือกตัวเลือกการชุบตามสภาพแวดล้อมการใช้งาน |
| การใช้งานในยานยนต์ | เหมาะสำหรับชุดประกอบอิเล็กทรอนิกส์ยานยนต์ภายใต้คุณสมบัติการใช้งาน |
| RoHS | มี |
| REACH | มี |
| ปราศจากฮาโลเจน | มีตามคำขอ |
ระยะพิทช์ 2.0 มม.
การกำหนดค่าตัวเมีย 12 พิน
หน้าสัมผัสทองเหลือง
ตัวเลือกการล็อค ZIF / Non-ZIF
ความสูงเมื่อประกบต่ำ
การออกแบบการยึดที่ทนทานต่อการสั่นสะเทือน
ตัวเลือกการติดตั้งบนแผงวงจรพิมพ์ / แผง
ตัวเลือกการชุบทอง/ดีบุก
ตัวเลือกวัสดุเกรดยานยนต์
ตัวเลือกที่สอดคล้องกับ RoHS / REACH
รูปแบบที่กำหนดเองและขนาดตัวเรือน
บรรจุภัณฑ์แบบหลอด / ม้วน
การสนับสนุนการผลิตต้นแบบและการผลิตจำนวนมาก
ข้อได้เปรียบของผลิตภัณฑ์
โครงสร้างการล็อค ZIF / Non-ZIFได้รับการออกแบบมาเพื่อรักษาการประกบและการยึดที่ควบคุมได้ระหว่างหัวต่อและส่วนประกบ
สิ่งนี้มีประโยชน์อย่างยิ่งในชุดประกอบแผงวงจรพิมพ์ยานยนต์ที่การสั่นสะเทือน แรงกระแทก และการเคลื่อนที่ทางกลซ้ำๆ อาจส่งผลต่อการยึดหัวต่อ
ความสูงเมื่อประกบที่ลดลงช่วยให้วิศวกรประหยัดพื้นที่ติดตั้งในแนวตั้งโดยไม่ต้องเปลี่ยนระยะพิทช์ 2.0 มม.
ทำให้หัวต่อเหมาะสำหรับบอร์ดควบคุมขนาดกะทัดรัด โมดูลเสียง แผงหน้าปัด และชุดประกอบอิเล็กทรอนิกส์ที่จำกัดพื้นที่
หน้าสัมผัสทองเหลืองให้ความแข็งแรงทางกลและรูปทรงหน้าสัมผัสที่เสถียร ในขณะที่รองรับตัวเลือกการชุบที่แตกต่างกันตามข้อกำหนดกระแส สัญญาณ และสิ่งแวดล้อม
ตัวเลือกการเชื่อมต่อและบรรจุภัณฑ์ที่แตกต่างกันช่วยให้แนวคิดหัวต่อพื้นฐานเดียวกันสามารถปรับให้เข้ากับ:
การประกอบ SMT อัตโนมัติ
การประกอบแผงวงจรพิมพ์แบบทะลุรู
การผลิตด้วยมือ
การประกอบแผงยานยนต์
การสร้างวิศวกรรมปริมาณน้อย
หัวต่อตัวเมีย 12 พิน ระยะพิทช์ 2.0 มม. นี้สามารถพัฒนาเป็น แหล่งทางเลือกสำหรับตระกูลหัวต่อที่เทียบเคียงได้จาก TE Connectivity, Hirose และผู้ผลิตหัวต่อนานาชาติรายอื่น, โดยขึ้นอยู่กับการจับคู่:
ระยะพิทช์
จำนวนพิน
การจัดเรียงหน้าสัมผัส
รูปแบบแผงวงจรพิมพ์
ความสูงเมื่อประกบ
วิธีการล็อค
การชุบหน้าสัมผัส
พิกัดไฟฟ้า
ขนาดเชิงกล
สำหรับโครงการเปลี่ยนทดแทน วิศวกรสามารถระบุ หมายเลขชิ้นส่วนเดิม แบบ หรือรูปแบบแผงวงจรพิมพ์เราสามารถตรวจสอบความเข้ากันได้ของมิติและแนะนำการกำหนดค่าที่ตรงกัน
สำคัญ: “เข้ากันได้ / ทางเลือก” หมายถึงสามารถประเมินการเปลี่ยนทดแทนได้ตามข้อกำหนดทางกลและไฟฟ้า ไม่ได้หมายถึงความเข้ากันได้แบบวางแทนได้สากลกับหมายเลขชิ้นส่วนสากลทุกรายการ
แผงควบคุมยานยนต์
ชุดหน้าปัด
ระบบอินโฟเทนเมนต์
โมดูลควบคุมเสียง
โมดูลสื่อสารในรถยนต์
อิเล็กทรอนิกส์ควบคุมตัวถัง
แผงอิเล็กทรอนิกส์ภายใน
บอร์ดควบคุม
อุปกรณ์เสียง
ตัวควบคุมแบบฝัง
โมดูลแสดงผล
อินเทอร์เฟซอุตสาหกรรม
ชุดประกอบแผงวงจรพิมพ์ขนาดกะทัดรัด
คำถามที่พบบ่อย
Q: ฉันสามารถรับตัวอย่างได้หรือไม่?
A: ใช่ บางตัวอย่างฟรี
Q: ฉันควรติดต่อใครหากมีคำถามทางเทคนิค?
A: เรามีทีมงานตัวแทนฝ่ายขายด้านเทคนิคที่มีประสบการณ์ภายในองค์กร พวกเขาพร้อมที่จะตอบคำถามที่คุณอาจมีและช่วยเหลือคุณในโครงการของคุณ
Q: หากพบผลิตภัณฑ์ที่ชำรุดเมื่อได้รับสินค้า จะจัดการอย่างไร?
1. เป็นไปไม่ได้ที่สินค้าจะชำรุดก่อนจัดส่ง เรามีการตรวจสอบหลายครั้งเพื่อยืนยันว่าผลิตภัณฑ์ไม่มีปัญหา จากนั้น หากเกิดขึ้น เราจะรับผิดชอบ
2. ประการแรก: ทำไมสิ่งนี้จึงเกิดขึ้น เกิดขึ้นได้อย่างไร และจะควบคุมได้อย่างไรในอนาคต จะมีตารางให้คุณตรวจสอบ
3. ประการที่สอง: หารือเกี่ยวกับโซลูชัน
4. สุดท้าย: เราจะรับผิดชอบค่าธรรมเนียมทั้งหมดหากมีการส่งคืนและเปลี่ยนสินค้า หรือสำหรับความสูญเสียใดๆ ที่เกิดขึ้น
Q: คุณจะรับประกันสิทธิ์ของสินค้าของฉันได้อย่างไร?
A: คำสั่งซื้อจะถูกจัดเรียงตามที่ร้องขอ เราจะตรวจสอบการบรรจุและปริมาณอีกครั้งก่อนจัดส่ง นอกจากนี้ เราจะถ่ายรูปสินค้าของคุณหากจำเป็นหรือจำเป็น
Q: สามารถรับการชำระเงินแบบใดได้บ้าง:
1. เงื่อนไขการชำระเงินสามารถยืดหยุ่นได้ขึ้นอยู่กับปริมาณและผลิตภัณฑ์
2. โดยทั่วไป สำหรับลูกค้าใหม่ เรานิยมชำระเงิน 100% T/T ก่อนจัดส่ง หรือชำระล่วงหน้า 30% T/T ก่อนจัดส่ง
