สถานที่กำเนิด:
กวางตุ้งประเทศจีน
ชื่อแบรนด์:
XTKCONN
ได้รับการรับรอง:
CE,SGS,ROHS,ISO9001
Model Number:
Wafer Housing Terminal

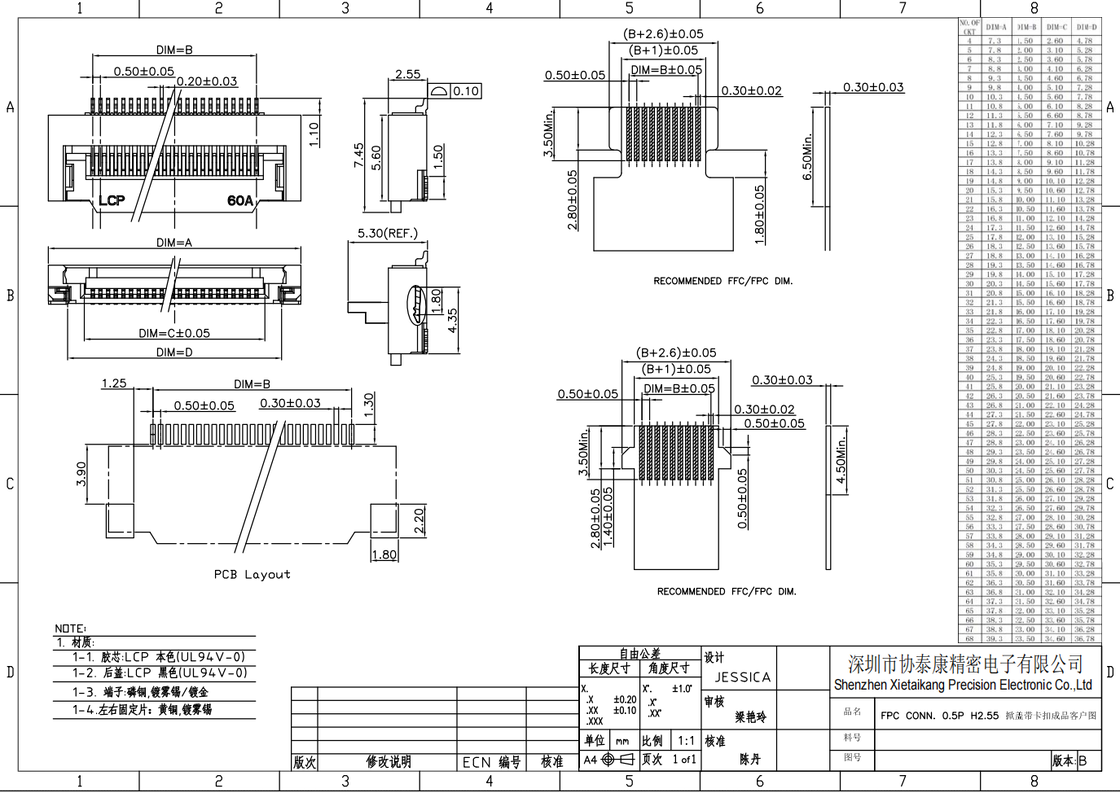

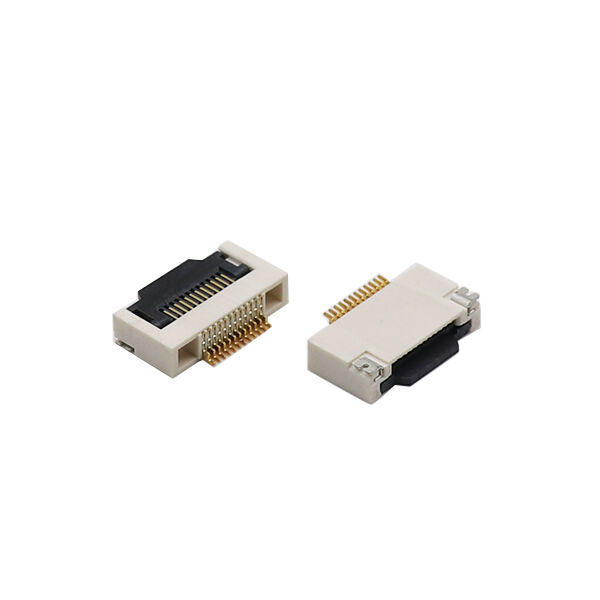

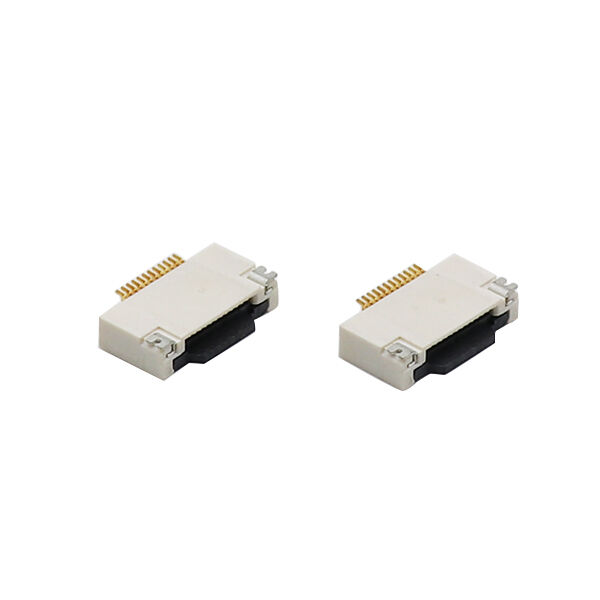

0.5 มม. H2.55 HRS 60V AC/DC ตัวเชื่อมต่อ FPC อุตสาหกรรม
ขั้วต่อ FPC ขนาด 0.5 มม. นี้มีคุณสมบัติ aการออกแบบความสูงต่ำเพียง 2.55 มมรวมกับกการกำหนดค่า SMT มุมขวาและกกลไกการล็อคแบบพลิกหน้า. โครงสร้างหน้าสัมผัสด้านล่างได้รับการออกแบบทางวิศวกรรมเพื่อปรับพื้นที่เค้าโครง PCB ให้เหมาะสม ในขณะเดียวกันก็รับประกันการเชื่อมต่อทางไฟฟ้าที่มั่นคงสำหรับสายแพแบบยืดหยุ่น
มีการใช้กันอย่างแพร่หลายในโมดูล LCD ระบบควบคุมอุตสาหกรรม เครื่องใช้ไฟฟ้า และอุปกรณ์ฝังตัวที่ต้องการการเชื่อมต่อโครงข่าย FPC ความหนาแน่นสูง
คำอธิบาย
ไทยเป็นชุดของตัวเชื่อมต่อ FPC/FFC ได้รับการออกแบบสำหรับการใช้งาน เช่น GPS และอุปกรณ์ AV สำหรับการใช้งานในรถยนต์หรืออุปกรณ์อิเล็กทรอนิกส์สำหรับการใช้งานในอุตสาหกรรมและ/หรือทางการแพทย์ ซึ่งต้องการความต้านทานต่อการสั่นสะเทือน ผลิตภัณฑ์เหล่านี้มีระยะพิทช์ 0.5 ม. หน้าสัมผัสด้านล่าง มุมขวา ขั้วต่อ SMT, ZIF พร้อมระบบล็อคด้านหน้า โครงสร้างของพวกเขาป้องกันไม่ให้ FPCs/FFCs หลุดออกจากกันหรือแทรกเอียง เรายังนำเสนอกประเภทระยะพิทช์ 1 มม.
| ขว้าง | 0.5มม | |
| ความสูง | 2.55มม | 8-10-12-20-24-30-40-50-60-68พินมีอยู่ |
| ประเภทการติดตั้ง | SMT/ZIF | |
| สถานที่ติดต่อ | การติดต่อด้านล่าง | |
| พิมพ์ | ล็อคหน้า | |
| เรตติ้งปัจจุบัน | 0.5A/พินสูงสุด | |
| ระดับแรงดันไฟฟ้า | 50V AC/DC สูงสุด | |
| อดทนวีแรงดันไฟฟ้า | 250V AC,1 นาที | |
| วัสดุหุ้ม | LCP UL94V-0 สีดำ | |
| ที่อยู่อาศัย | LCP UL94V-0 สีธรรมชาติ | |
| ตเทอร์มินัล/ติดต่อ | โลหะผสมทองแดง | |
| การชุบ | ชุบทอง | |
| อุณหภูมิในการทำงาน | -40°C ถึง +85°C | |
| เวลานำ | 7-10 วันทำการ | |
รูปแบบระยะพิทช์ละเอียด 0.5 มม. รองรับช่องสัญญาณหลายช่องภายในพื้นที่ PCB ที่จำกัด ทำให้เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัดและน้ำหนักเบา
ความสูง 2.55 มม. ช่วยลดข้อจำกัดในการซ้อนแนวตั้ง เหมาะสำหรับโมดูลจอแสดงผลบางเฉียบและสถาปัตยกรรม PCB ขนาดกะทัดรัด
การออกแบบการติดตั้งในแนวนอนช่วยเพิ่มความยืดหยุ่นในการกำหนดเส้นทางและลดความเครียดทางกลบนสายเคเบิล FPC
โครงสร้างพลิกด้านหน้าช่วยให้มั่นใจในการเสียบสายเคเบิลอย่างปลอดภัยและการล็อคเชิงกลที่มั่นคง ปรับปรุงความสม่ำเสมอในการประกอบ
สถาปัตยกรรมหน้าสัมผัสด้านล่างช่วยเพิ่มประสิทธิภาพพื้นที่การกำหนดเส้นทาง PCB และลดการรบกวนจากส่วนประกอบด้านบน
การใช้งานทั่วไป
โมดูลจอแสดงผล LCD / OLED
เครื่องใช้ไฟฟ้า (แท็บเล็ต กล้องถ่ายรูป อุปกรณ์อัจฉริยะ)
ระบบควบคุมอุตสาหกรรม
อุปกรณ์อิเล็กทรอนิกส์แบบฝัง
โมดูลแสดงผลทางการแพทย์
ขั้นตอนการประมวลผล
การปั๊ม / การฉีด -> การตรวจสอบล่วงหน้า -> ขั้วต่อปลั๊กเครื่องจักรอัตโนมัติ -> ฝาหลังที่ประกอบ -> การทดสอบทางไฟฟ้า -> การทดสอบแรงดัน -> การทดสอบความเรียบ -> การทดสอบลักษณะที่ปรากฏ -> การทดสอบ FQC -> การจัดเก็บ
ตลาดส่งออกหลัก
บรรจุภัณฑ์และการจัดส่ง
พอร์ต FOB: เซินเจิ้น
ระยะเวลาดำเนินการ: 7 วันทำการ
บรรจุภัณฑ์: รีลในกล่อง
การชำระเงิน
วิธีการชำระเงิน: ล่วงหน้า TT, T/T, L/C, Paypal ฯลฯ
รายละเอียดการจัดส่ง: 7-10 วันทำการหลังจากยืนยันคำสั่งซื้อแล้ว
