สถานที่กำเนิด:
กวางตุ้ง ประเทศจีน
ชื่อแบรนด์:
XTK
ได้รับการรับรอง:
CE,SGS,ROHS,ISO9001
หมายเลขรุ่น:
SFP+
วิดีโอ
วิดีโอ

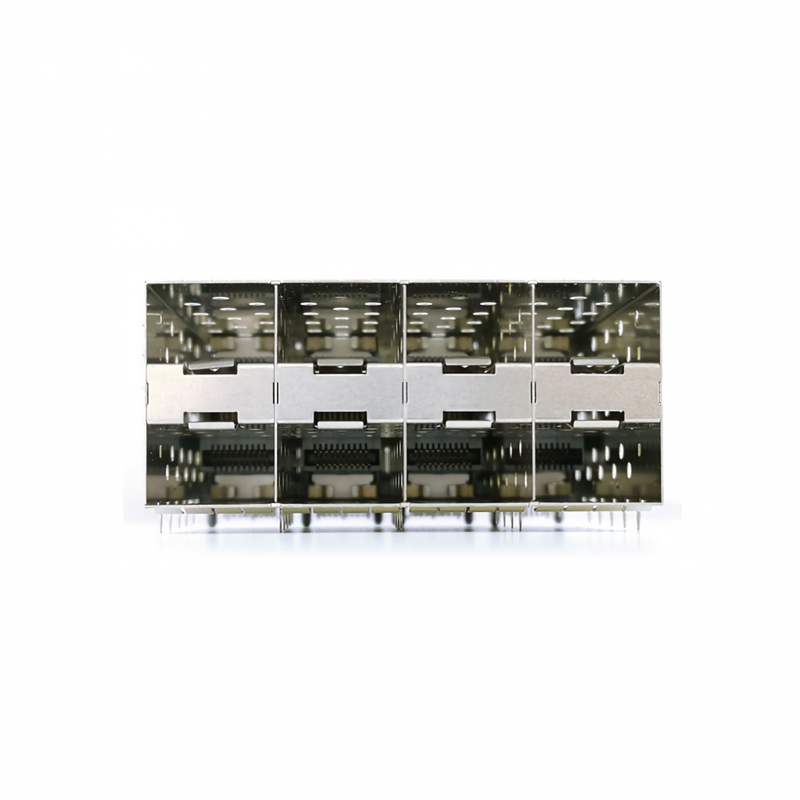

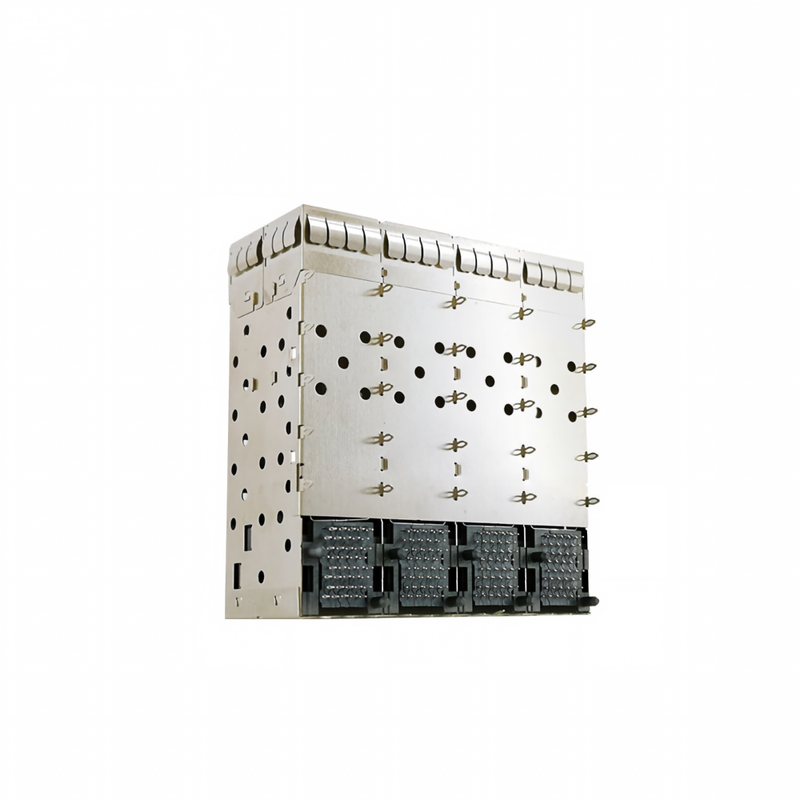

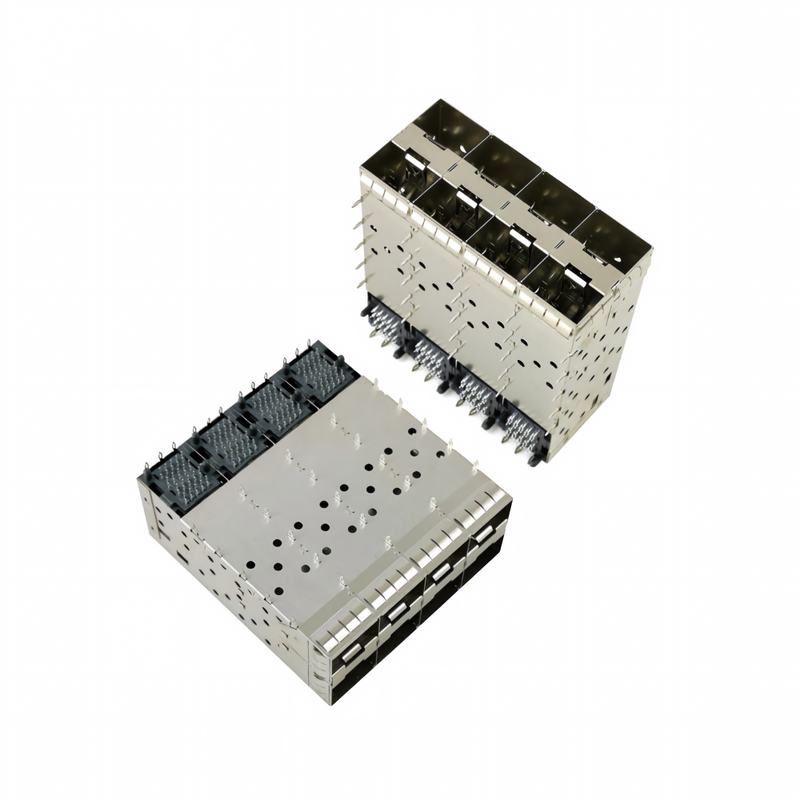

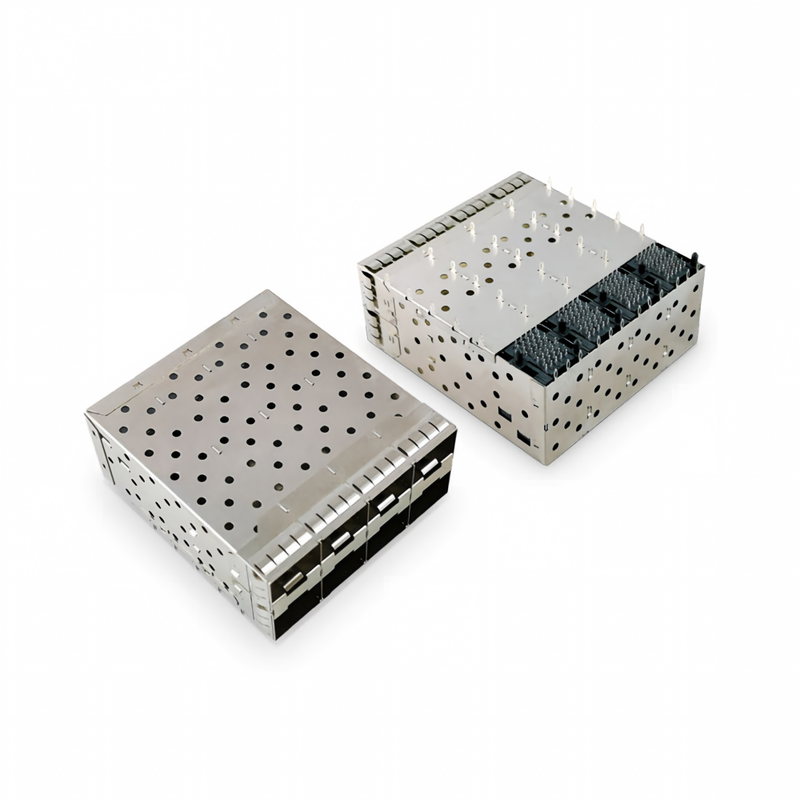

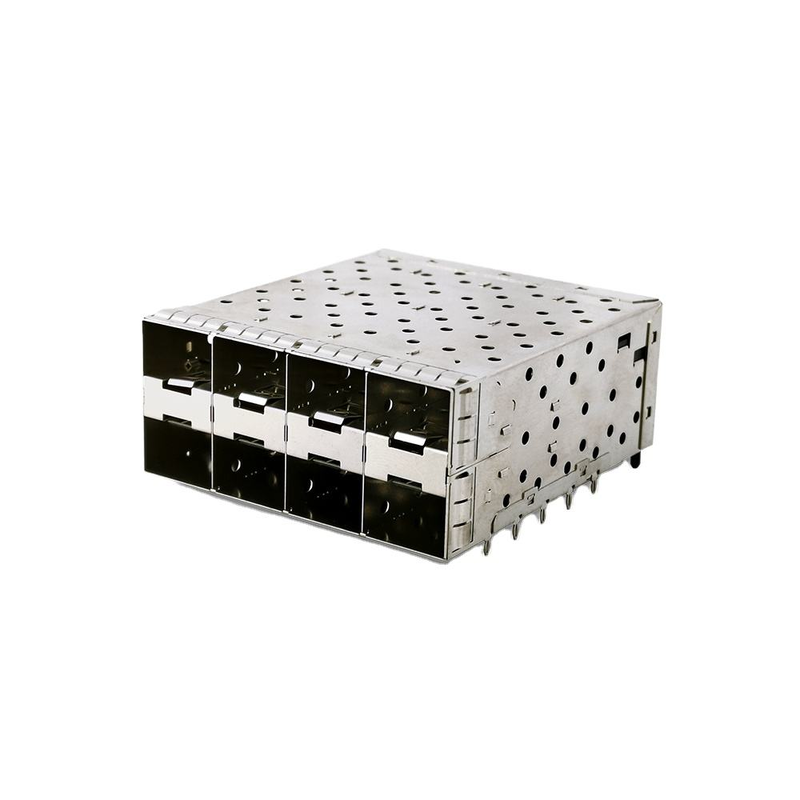

8-พอร์ต SFP+ 2x4 Cage Assembly, 160-Position Press-Fit, ไม่มี Light Pipe – ขั้วต่อแบบ Ganged แบบโลหะป้องกัน EMI สำหรับการ์ดสวิตช์ 10G/25G และ PCB การ์ด NIC
รายละเอียดสินค้า
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|---|---|
|
ประเภทสินค้า |
SFP+ 2x4 Stacked Cage Assembly พร้อม Receptacle ในตัว |
|
ฟอร์มแฟกเตอร์ |
SFP (1.25G) / SFP+ (10.3125G) / SFP28 (25.78G) เข้ากันได้แบบย้อนหลัง |
|
เมทริกซ์พอร์ต |
2 x 4 (ซ้อนกัน, รวม 8 พอร์ต) |
|
ตำแหน่ง |
160 (20 x 8) |
|
ระยะห่าง |
0.8 มม. (0.032 นิ้ว) |
|
การติดตั้ง |
Through-Hole, Right Angle |
|
การเชื่อมต่อ |
Press-Fit Compliant Pin (Ø0.64 มม.; หาง 3.0 มม. / 2.07 มม. เป็นทางเลือก) |
|
วัสดุหน้าสัมผัส |
ทองแดงฟอสเฟอร์บรอนซ์/อัลลอยด์ |
|
การชุบหน้าสัมผัส |
Gold flash บนพื้นที่ประกบ (0.76 ไมโครเมตร / 30 ไมโครนิ้ว เป็นทางเลือก), หางดีบุก |
|
วัสดุ Cage |
นิกเกิลซิลเวอร์ (ทองแดงอัลลอยด์), ชุบนิกเกิล |
|
Light Pipe |
ไม่มี(ผนัง Cage ทึบ) |
|
ฮีทซิงค์ |
ไม่รวม (หน้าต่างระบายความร้อนด้านบน; มีรุ่นที่รองรับฮีทซิงค์เป็นทางเลือก) |
|
คุณสมบัติ EMI |
สปริงนิ้วทองแดงเบริลเลียมภายใน + ภายนอก; ปะเก็นอีลาสโตเมอร์เป็นทางเลือก |
|
อัตราข้อมูล |
16 Gb/s (SFP+ Enhanced); รองรับ 25G SFP28 ด้วยเลย์เอาต์โฮสต์ |
|
อิมพีแดนซ์แบบ Differential |
100 โอห์ม ±10% |
|
อัตรากระแส |
0.5 A/หน้าสัมผัส @ 3.3 V |
|
ความต้านทานหน้าสัมผัส |
≤ 80 มิลลิโอห์ม |
|
ความต้านทานฉนวน |
≥ 1000 MΩ @ 500 V DC |
|
แรงดันไฟฟ้าที่ทนได้ |
300 V AC |
|
รอบการประกบ |
≥ 100 (โมดูล hot-swap) |
|
อุณหภูมิการทำงาน |
-55 °C ถึง +105 °C (รุ่นอุตสาหกรรม -40~+85 °C) |
|
ระดับการติดไฟของ Housing |
UL 94 V-0 (LCP) |
|
สอดคล้องกับ |
INF-8074i, SFF-8431, SFF-8432, SFF-8402, RoHS 2.0, REACH |
|
อ้างอิงข้าม |
TE 1-2007394-8 / 2007394-5 / 2170286-1; Amphenol UE863G442000361; Molex 0761020001 / 1700714001; Vitalconn S2N3D23000BA4 |
|
ขนาดทั่วไป |
ย ≈ 57.4 × ก ≈ 64.3 × ส ≈ 25.6 มม. (อ้างอิง TE 2007394-5) |
|
ระยะห่างพอร์ต (แนวตั้ง/แนวนอน) |
14.25 มม. แนวนอน / 14.90 มม. แนวตั้ง (ทั่วไป) |
|
ความหนา PCB ที่แนะนำ |
1.5 มม. (0.059 นิ้ว) มาตรฐาน / 2.36 มม. เป็นทางเลือก (สไตล์ Molex) |
|
MOQ |
500 ชิ้น |
|
ระยะเวลารอคอยตัวอย่าง |
5–7 วันทำการ |
|
ระยะเวลารอคอยการผลิตจำนวนมาก |
3–4 สัปดาห์ |
|
บรรจุภัณฑ์ |
ถาดป้องกันไฟฟ้าสถิต (84 ชิ้น/กล่อง เทียบเท่า TE) |
SFP+ 2x4 8-port cage, 160-pin press-fit receptacle, ระยะห่าง 0.8 มม., ไม่มี light pipe, โลหะป้องกัน EMI เต็มรูปแบบ. สามารถใช้แทน TE 1-2007394-8, Amphenol UE863G442000361, Molex 0761020001 ได้โดยตรง. รองรับ SFP/SFP+/SFP28. โรงงานผลิตโดยตรง, MOQ 500 ชิ้น, ตัวอย่างใน 5 วัน.
|
คุณลักษณะ |
1x6 Linear Cage |
2x2 Stacked Cage |
รุ่นนี้: 2x4 Stacked No-LP Press-Fit |
|---|---|---|---|
|
จำนวนพอร์ต |
6 |
4 |
8 |
|
ความกว้างแผงหน้า |
~86 มม. |
~57 มม. |
~57 มม. |
|
ความสูงแนวตั้ง Z |
ต่ำ |
ปานกลาง (~12 มม.) |
สูงกว่า (~25.6 มม.) – 8 เลนซ้อนกัน |
|
Light pipe |
ด้านนอกเท่านั้น |
มักจะตัดด้านใน |
ไม่มี → ผนัง EMI ทึบ |
|
การบัดกรี |
Press-fit |
Press-fit |
Press-fit, ไม่ต้องบัดกรี |
|
จุดเด่น |
แถว 6 uplink |
ช่อง 4 พอร์ต |
แถว 8 uplink / การ์ดสาย 32 พอร์ต (4×2×4) |
การใช้งาน
1, อุปกรณ์เครือข่าย
2, เราเตอร์/สวิตช์
3, ข้อมูล/การสื่อสาร
4, เซิร์ฟเวอร์ระดับไฮเอนด์
5, เครือข่าย
6, โทรคมนาคม
7, สวิตช์
8, ฮาร์ดแวร์โทรคมนาคม
9, Fibre Channel และ Gigabit Ethernet
10, เซิร์ฟเวอร์
การอ้างอิงข้าม
|
ยี่ห้อ |
P/N ที่เทียบเท่า |
หมายเหตุ |
|---|---|---|
|
TE Connectivity |
1-2007394-8 / 2007394-5 / 2170286-1 |
2x4, 160 ตำแหน่ง, press-fit, ไม่มี LP, สปริง EMI |
|
Amphenol ICC |
UE863G442000361 |
UltraPort SFP+ 2x4 160 ตำแหน่ง press-fit |
|
Molex |
0761020001 (เลิกผลิต) / 1700714001 |
zSFP+ 2x4 160 ตำแหน่ง, ปะเก็นอีลาสโตเมอร์เป็นทางเลือก |
|
Vitalconn |
S2N3D23000BA4 |
2x4 press-fit, Ni-Ag cage, ไม่มี LP |
ส่ง P/N เดิมหรือ Gerber/STEP ของคุณมาให้เรา → เราจะส่งแบบ Cross-draw ที่ยืนยันภายใน 24 ชั่วโมง.
ตัวเลือกการปรับแต่ง
|
ตัวเลือก |
ตัวเลือก |
|---|---|
|
Light pipe |
ไม่มี (ค่าเริ่มต้น) / ด้านนอกเท่านั้น / ด้านใน+ด้านนอก |
|
ความหนาทอง |
Flash 15 ไมโครนิ้ว / 0.76 ไมโครเมตร (30 ไมโครนิ้ว) เทียบเท่าค่าเริ่มต้น / 50 ไมโครนิ้ว |
|
ความยาวหาง Press-fit |
3.0 มม. (สไตล์ TE) / 2.07 มม. (สไตล์ Molex) / กำหนดเอง |
|
การเชื่อมต่อ |
Press-fit (ค่าเริ่มต้น) / SMT solder tail/hybrid |
|
การเคลือบ Cage |
ชุบนิกเกิล (ค่าเริ่มต้น) / ชุบดีบุก / ดำออกไซด์ |
|
EMI |
เฉพาะสปริงนิ้ว / + ปะเก็นอีลาสโตเมอร์ / + โฟมนำไฟฟ้า |
|
การจัดการความร้อน |
หน้าต่างระบายความร้อนด้านบน (ค่าเริ่มต้น) / + คลิปฮีทซิงค์ด้านบน (เปลี่ยนความสูง) |
|
การติดตั้ง |
ด้านเดียว (ค่าเริ่มต้น) / สองด้าน (Belly-to-belly) |
|
เมทริกซ์พอร์ต |
1x1 / 1x4 / 2x2 / 2x4 / 2x6 |
|
โลโก้ |
เครื่องหมายเลเซอร์บนด้านบนของ Cage (มี MOQ) |
ทำไมต้องเลือกเรา
1, ประสบการณ์การผลิตขั้วต่อ Centronic 16 ปี
2, วิศวกร R&D ที่มีประสบการณ์การทำงานกว่ายี่สิบปี
3, แม่พิมพ์หลายพันแบบให้คุณเลือก
4, ได้รับการรับรอง UL, สอดคล้องกับ ROHS
5, ราคาตรงจากโรงงาน
6, ตัวอย่างฟรีภายใน 2 วัน
7, ระยะเวลารอคอยสั้น, ภายในหนึ่งสัปดาห์สำหรับผลิตภัณฑ์ปกติ.
8, ไม่มี MOQ, คุณสามารถลองผลิตภัณฑ์และบริการของเราได้อย่างง่ายดาย
9, สามารถเพิ่มโลโก้ของลูกค้าลงในผลิตภัณฑ์และบรรจุภัณฑ์ได้
10, โรงงานฉีดพลาสติก, โรงงานปั๊ม, สายการผลิตประกอบ. เราสามารถควบคุมคุณภาพ, ต้นทุน, และเวลาในการจัดส่งได้ดีกว่าคู่แข่งของเรา.
11, วิธีการชำระเงินที่หลากหลาย
คำถามที่พบบ่อย
Q1: คุณสามารถจัดหาตัวอย่างสำหรับการทดสอบได้หรือไม่?
A: ใช่, เรายินดีจัดหาตัวอย่างสำหรับการทดสอบและตรวจสอบคุณภาพของคุณ ตัวอย่างฟรีก็สามารถใช้ได้เช่นกัน.
Q2: แล้ว MOQ ล่ะ?
A: ไม่มี MOQ; 1 ชิ้นก็โอเค. ยินดีรับคำสั่งซื้อขนาดเล็ก.
Q3: ระยะเวลารอคอยคือเท่าไร?
A: ตัวอย่าง: 1-3 วัน. การผลิตจำนวนมาก: 5-15 วัน. เวลาจัดส่งที่แน่นอนขึ้นอยู่กับรายการและปริมาณของคำสั่งซื้อของคุณ โปรดติดต่อเราสำหรับรายละเอียด.
Q4: คุณสามารถผลิตสินค้าที่กำหนดเองได้หรือไม่?
A: ใช่, เราสามารถพัฒนาแม่พิมพ์ใหม่ได้หากคุณต้องการ หากคุณสามารถจัดหาตัวอย่างหรือแบบร่างและข้อมูลจำเพาะให้เราได้.
Q5: คุณรับการชำระเงินประเภทใด?
A: VISA, T/T, Western Union, , ฯลฯ.
