รายละเอียดสินค้า:
|
| ขว้าง: | ระยะพิทช์ 2.54 มม. | ติดต่อชุบ: | ทอง/ดีบุกมากกว่า Ni |
|---|---|---|---|
| พิมพ์: | ชาย | คะแนนปัจจุบัน: | 3A |
| สี: | สีดำ | แถว: | แถวเดี่ยว/คู่ |
| เน้น: | อีเจ็คเตอร์ ผ้าห่อศพed หัวข้อ ตัวเชื่อมต่อ,2x30 ผ้าห่อศพed หัวข้อ ตัวเชื่อมต่อ,หัวเสียบแบบตรง 2.54 มม |
||

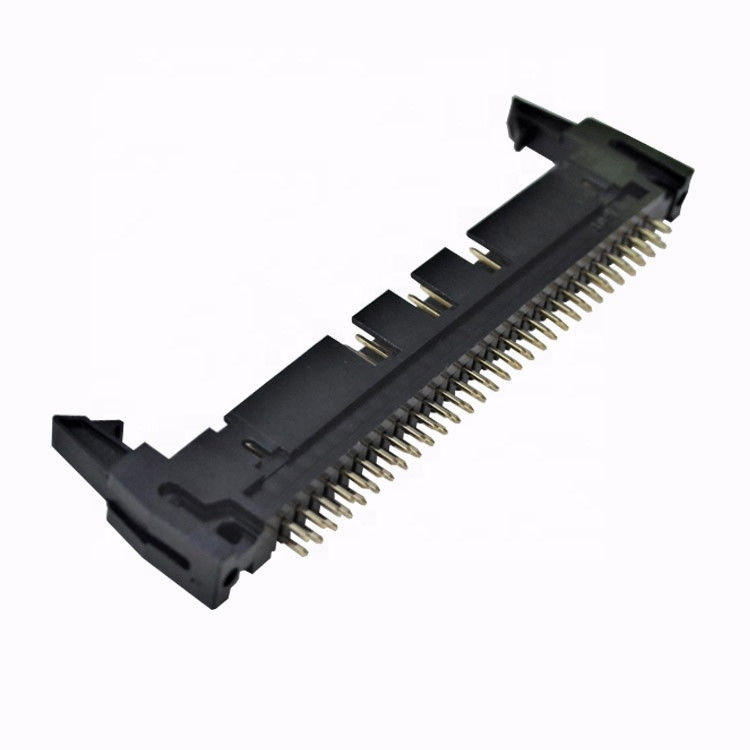

2.54mm ผ้าห่อศพed อีเจ็คเตอร์ หัวข้อ ตัวเชื่อมต่อ 2 * 30P ชนิดตรงพร้อมสลัก
คำอธิบาย
| ขว้าง | 2.54mm | |||||
| คำอธิบาย | ขั้วต่อหัวเป่าชนิด IDC ขนาด 2.54 มม. | |||||
| ขนาดมาตรฐาน | ปะ | PB | W | ความยาว | ||
| มิติข้อมูลที่กำหนดเอง | ||||||
| ปักหมุดวิธี | 06~64P | |||||
| การชุบทางเลือก | G/F | ดีบุก | เซลทอง/ดีบุก | |||
| ไป | SN | S0 | ||||
| วิธีการบรรจุ | ถุง PE / หลอด / ถาด / กล่องพลาสติก / เทปและรีลบรรจุ | |||||
| ขั้นต่ำ | 500PCS | |||||
| เวลาจัดส่ง | 1-2 สัปดาห์หลังจากยืนยันการสั่งซื้อ | |||||
| ข้อมูลจำเพาะทางวิศวกรรม | จัดอันดับปัจจุบัน:3.0AMP | |||||
| ความต้านทานการติดต่อ: 20mΩ Max | ||||||
| ทนต่อแรงดันไฟฟ้า:1000V AC/DC | ||||||
| ความต้านทานฉนวน:1000MΩ Min | ||||||
| อุณหภูมิในการทำงาน: -40°c ถึง +105°c | ||||||
| วัสดุสัมผัส : ฟอสเฟอร์บรอนซ์ | ||||||
| ติดต่อชุบ: Au Over Ni | ||||||
| วัสดุฉนวน : โพลีเอสเตอร์ (UL94V-0) | ||||||
| มาตรฐาน: PBT | ||||||
| Max.Processing Temp180°c เป็นเวลา 30-60 วินาที / (230°c เป็นเวลา 10 วินาที) | ||||||
ตัวเชื่อมต่อ PCB คืออะไร?
ขั้วต่อแผงวงจรพิมพ์เป็นระบบเชื่อมต่อที่ติดตั้งบน PCBโดยทั่วไปแล้ว ตัวเชื่อมต่อ PCB จะใช้ในการถ่ายโอนสัญญาณหรือพลังงานจาก PCB หนึ่งไปยังอีก PCB หรือไปยังหรือจาก PCB จากแหล่งอื่นในรุ่นอุปกรณ์พวกเขาให้วิธีง่ายๆ ในการออกแบบเพื่อการผลิต เนื่องจาก PCB ไม่ได้ต่อสายแบบแข็งต่อกัน และสามารถประกอบได้ในภายหลังในกระบวนการผลิต
ทิศทางของขั้วต่อ PCB
คำว่า PCB ตัวเชื่อมต่อ หมายถึงระบบการเชื่อมต่อแบบ multiเข็มหมุด พื้นฐาน โดยทั่วไปแล้วจะอยู่ในรูปแบบสี่เหลี่ยมตัวเชื่อมต่อ PCB คู่ผสมพันธุ์จะใช้ได้ทั้งแบบบอร์ดต่อบอร์ดหรือแบบต่อสายต่อบอร์ด (wire-to-board)เลย์เอาต์แบบบอร์ดต่อบอร์ดสามารถให้ช่วงของ
การวางแนวการเชื่อมต่อ PCB ทั้งหมดขึ้นอยู่กับการเพิ่มขึ้น 90 องศา:
ขนานหรือชั้นลอย – ตัวเชื่อมต่อทั้งสองอยู่ในแนวตั้ง
90 องศา, มุมขวา, มาเธอร์บอร์ดกับบอร์ดลูกสาว – คอนเน็กเตอร์หนึ่งตัวอยู่ในแนวตั้ง, หนึ่งแนวนอน;
180 องศา, Coplanar, Edge-to-Edge – ตัวเชื่อมต่อทั้งสองอยู่ในแนวนอน
