สถานที่กำเนิด:
มณฑลกวางตุ้ง ประเทศจีน
ชื่อแบรนด์:
XTK
ได้รับการรับรอง:
CE,SGS,ROHS,ISO9001
หมายเลขรุ่น:
SFP+
วิดีโอ
วิดีโอ

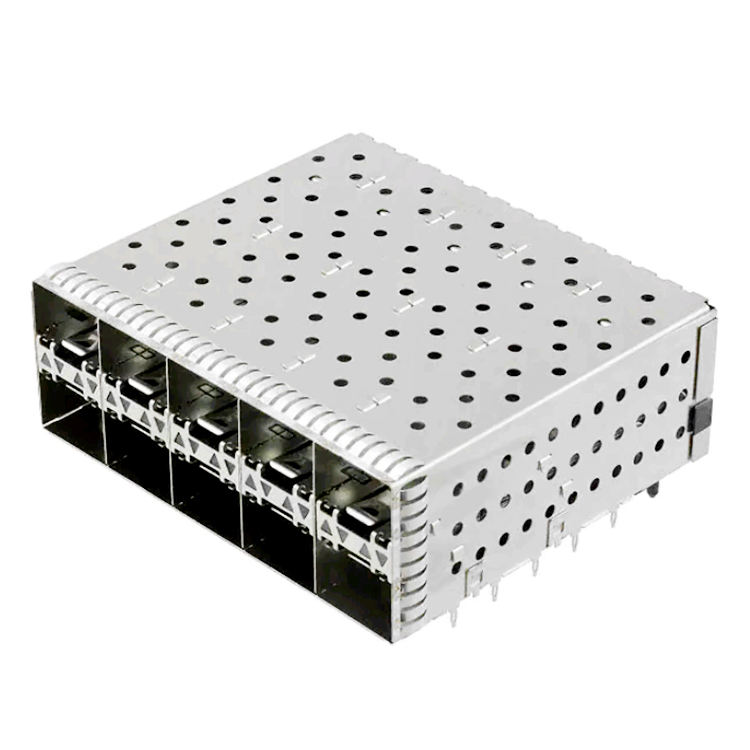

กรง SFP + 2x5 กับท่อแสง ผ่านรูช่องขวามุมรับกับเชื่อมต่อบูรณาการกรง I/O EMI ป้องกันแบบเรคคอล์ค หน่วย 200-โพสต์-ฟิต SFP Connector สําหรับ 10G/25G Switch & Server PCB
คําอธิบาย
SFP+ Cage 2x5 with Light Pipe เป็นระบบเชื่อมต่อ I/O ที่สามารถเปลี่ยนกันได้อย่างร้อนแบบครบถ้วน: กรงโลหะเรียงกัน + เครื่องรับแสงแบบมุมขวา 200 ตําแหน่งส่งเป็นชิ้นเดียวแบบ rack. มันยอมรับ SFP, SFP + และ SFP28 เครื่องรับสัญญาณ, DAC และ AOC สายเคเบิล, และติดต่อกับ PCB เจ้าบ้านผ่านปินที่สอดคล้องกับพรีส-ฟิต
ออกแบบสําหรับอุปกรณ์ติดตั้ง rack ความหนาแน่นสูง (สวิตช์ ToR 1U/2U, เซอร์เวอร์ blade, กล่อง 5G fronthaul, อุปกรณ์ไฟวอลล์)สตั๊กตั้ง 2x5 ส่งสิบเลน 10G/25G ขณะที่ครอบคลุมความกว้างของแผ่นหน้าของกรง 1x4ท่อแสงที่บูรณาการนํา LEDs สถานะไปยังแผ่นหน้า; กรงโลหะเต็มที่มีกระปุกสปริง-นิ้วมี EMI และปกป้องความสมบูรณ์แบบสัญญาณที่ 10G NRZ และ 25G PAM4
|
ปริมาตร |
รายละเอียด |
|---|---|
|
ประเภทของชิ้นส่วน |
การประกอบกรง SFP+ พร้อมจานที่บูรณาการ (Ganged 2x5) |
|
ปัจจัยรูปแบบ |
รองรับ SFP / SFP+ / SFP28 |
|
แมทริกซ์ท่าเรือ |
2 x 5 (รวมทั้งหมด 10 ท่าทาง, เต็ม) |
|
ตําแหน่ง |
200 (20 × 10) |
|
ปิช |
0.8 มิลลิเมตร |
|
การติดตั้ง |
ผ่านรู มุมขวา |
|
การยุติ |
Press-Fit (ปินที่สอดคล้อง, Ø0.64 mm) / หาง SMT แบบเลือก |
|
สัมผัสกับอุปกรณ์ |
โฟสฟอรสทองแดง, ทองแฟลชบนนิกเกิล (30 μ " นาทีบนพื้นที่จับคู่) |
|
วัสดุกรง |
สายเหล็กเหล็ก / นิเคิลเงิน, นิเคิล |
|
หลอดไฟ |
PMMA / PC ชัดเจน การตั้งค่าภายใน + ภายนอก 2 ช่อง LED ต่อพอร์ต |
|
ลักษณะ EMI |
นิ้วสปริง (ด้านบน/ซ้าย/ขวา/ด้านล่าง) ผูกเอลาสโตเมอร์ตามต้องการ |
|
คู่มือคณะกรรมการ |
ใช่ (โพสการขั้วขั้วใน) |
|
อัตราข้อมูล |
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28) |
|
เรตติ้งปัจจุบัน |
0.5 A ต่อการสัมผัส |
|
ความต้านทานต่อการสัมผัส |
≤ 70 mΩ |
|
ความต้านทานต่อการปิด |
≥ 1000 MΩ |
|
ทนต่อความกระตุ้น |
300 V AC / 750 V AC สูงสุด |
|
หมุนเวียนการเจริญพันธุ์ |
≥ 100 (การใส่/การถอนโมดูล) |
|
พลังการใส่ (โมดูล) |
≤ 40 N |
|
พลังการดึงออก (โมดูล) |
≤ 11.5 N |
|
อุณหภูมิการทํางาน |
-55 °C ถึง +85 °C (บางส่วนสร้างถึง +105 °C) |
|
อุณหภูมิเก็บรักษา |
-55 °C ถึง +105 °C |
|
ระดับไฟ |
UL 94 V-0 (LCP/PBT housing) |
|
สอดคล้อง |
SFF-8431, INF-8074i, RoHS 2.0, REACH |
|
ผู้ตัดสินข้าม |
TE 1-2132403-6 / โมเล็กซ์ 076093-5001 / 076047-5003 |
|
MOQ |
500 ชิ้น |
|
เวลานําตัวอย่าง |
5~7 วันทําการ |
|
ระยะเวลาการนําของมวล |
3-4 สัปดาห์ |
|
การบรรจุ |
ตะกร้า (ต่อต้านสแตตติก) ท่อตามต้องการ |
5 ประเด็นสําคัญในการขาย
หลอดแสงคู่ที่บูรณาการ (ภายใน + ภายนอก)ช่องทางเชื่อมต่อ / ACT / ความเร็วสัญญาณ LED จาก PCB ไปยังเบเซลด้านหน้าสําหรับทั้งหมด 10 ท่า; ไม่มีตัวถือ LED แยกตัว, ไม่มีการปรับปรุงแผ่น.
ผ่านรูมุมขวา + กดใส่✅ ถัง 200 ปิน (20×10) พร้อมหางปัดที่ตรงกับความต้องการ และทางออกมุมขวา; การประกอบที่ไม่มีเครื่องผสมผสม, เหมาะสมกับกระบวนการ SMT reflow + press แบบมาตรฐาน
2x5 กรงแบบเรคเรค10 สนาม SFP + ในการประกอบกรงกองหนึ่ง, การค้อนตั้งประหยัดความกว้างของแผ่นหน้า 50% เทียบกับ 1x10 เส้นตรง; การนําทางในบอร์ดสําหรับการจับคู่แบบตาบอด
การป้องกัน EMI ครบวงจร✓ กรงนิกเกิล-เงิน/เหล็กเหล็กที่มีนิ้วสปริงเบริลลຽມ-ทองแดงบนด้านบน/ด้านข้าง/ด้านล่าง ≥60 dB @ 1 หน่วย GHz 10 ตอบสนอง FCC/CE สําหรับ 10G/25G NRZ และ PAM4
สลับ Pin-to-Pin ไปยัง TE / Molexรูปแบบพื้นที่และเครื่องกลตรงกับ TE 1-2132403-6, Molex 076093-5001, Amphenol SF-SFP +-2x5; ไม่มีการหมุน PCB ใหม่สําหรับการออกแบบที่เหลือ
|
การจัดวาง |
ท่าเรือ |
หน้ากว้าง |
กรณีการใช้ |
|---|---|---|---|
|
1x10 สาย |
10 |
~ 140 มม |
ใบหน้ากว้าง |
|
2x5 เต็มกัน |
10ครับ |
~ 71.5 มิลลิเมตรครับ |
เครื่องสวิทช์ราค 1U/2U NIC หนาครับ |
|
1x4 + 1x6 |
10 |
~ 140 มม |
เครื่องปรับปรุงความเร็ว |
|
ตัวเลือก |
การ เลือก |
|---|---|
|
แมตริกซ์ท่าเรือ |
1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 /2x5/ 2x6 / 2x8 |
|

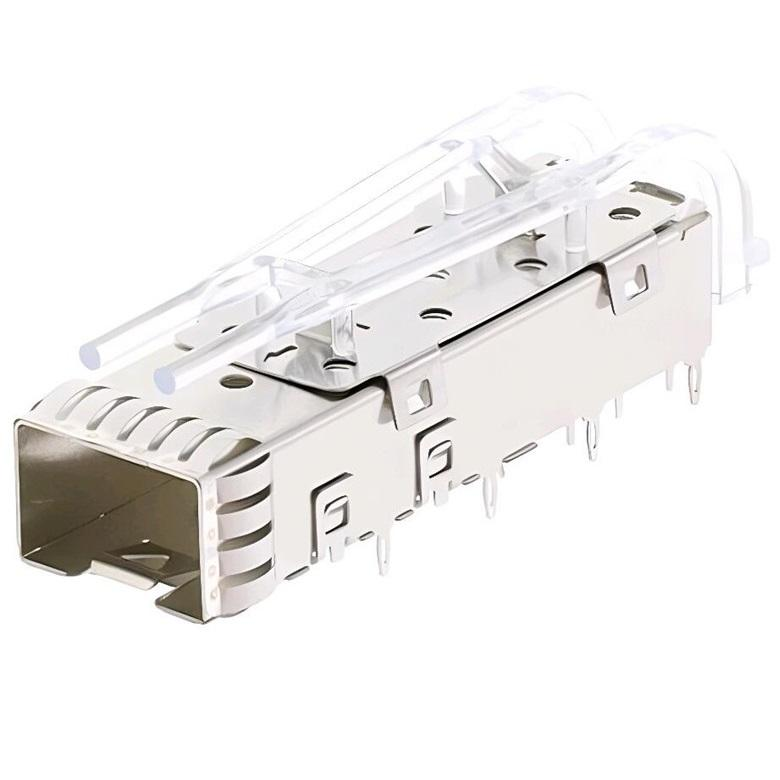

ท่อไฟ |
ไม่มี / ภายนอกเท่านั้น / ภายในเท่านั้น / ภายใน+ภายนอก (ปกติ) |
|
การยุติ |
เครื่องปั่น (แบบปกติ) / SMT สายเชื่อม / ผสม |
|
ปลายกรง |
Ni Plated / Sn Plated / สีดําออกซิเดน |
|
EMI |
เพียงสปริงนิ้วมือ / + อีลาสโตเมอร์การปัก / + โฟมนํา |
|

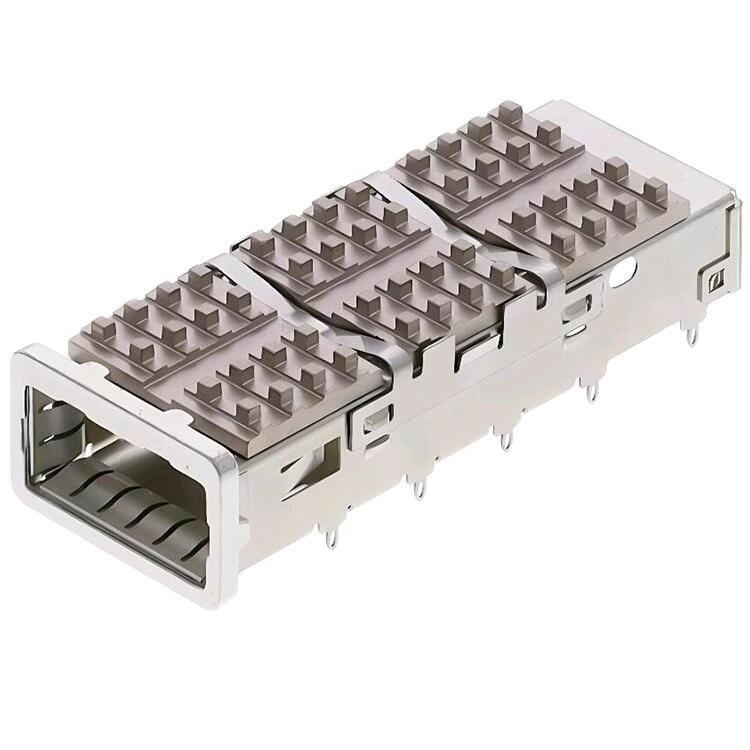

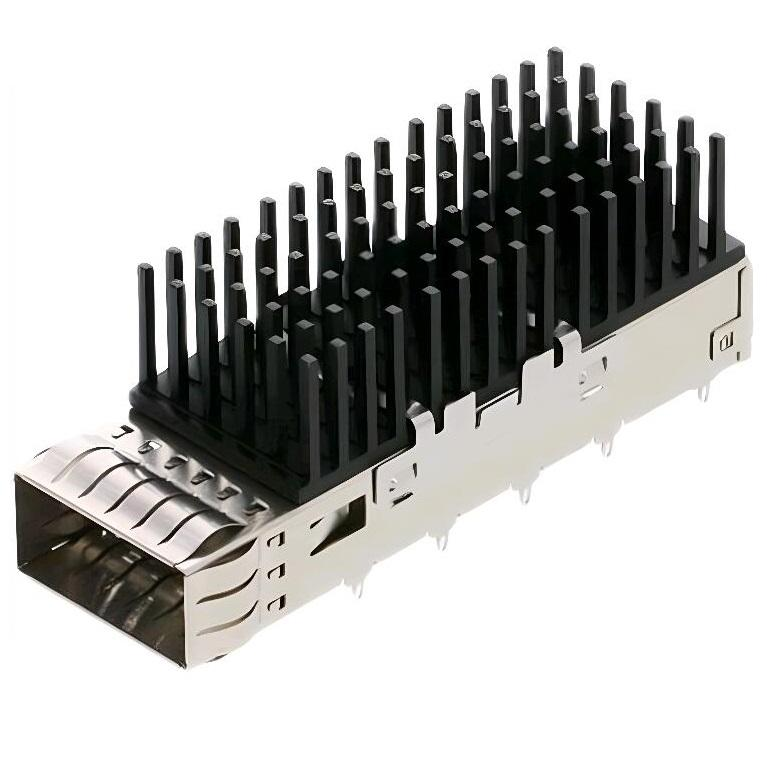

เครื่องระบายความร้อน |
ไม่มี (แบบตั้งค่า) / ระบบระบายความร้อนด้านบน / ปีกข้าง |
|
การติดต่อ |
แฟลชทองคํา / 15 μ" / 30 μ" / 50 μ" |
|
โลโก้ |
การทําเครื่องหมายเลเซอร์บนชั้นบนของกรง (ใช้ MOQ) |
FAQ
Q: เราสามารถรับคําอ้างอิงได้เร็วแค่ไหน?
A: ถ้ารายละเอียดถูกยืนยัน อ้างอิงของเราสามารถให้ภายใน 24 ชั่วโมง
