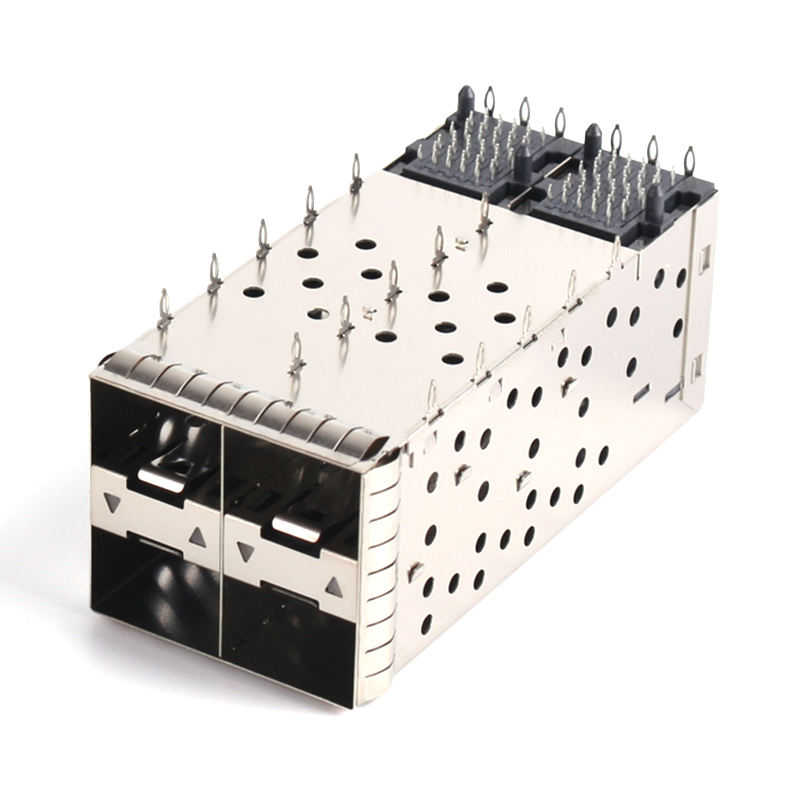

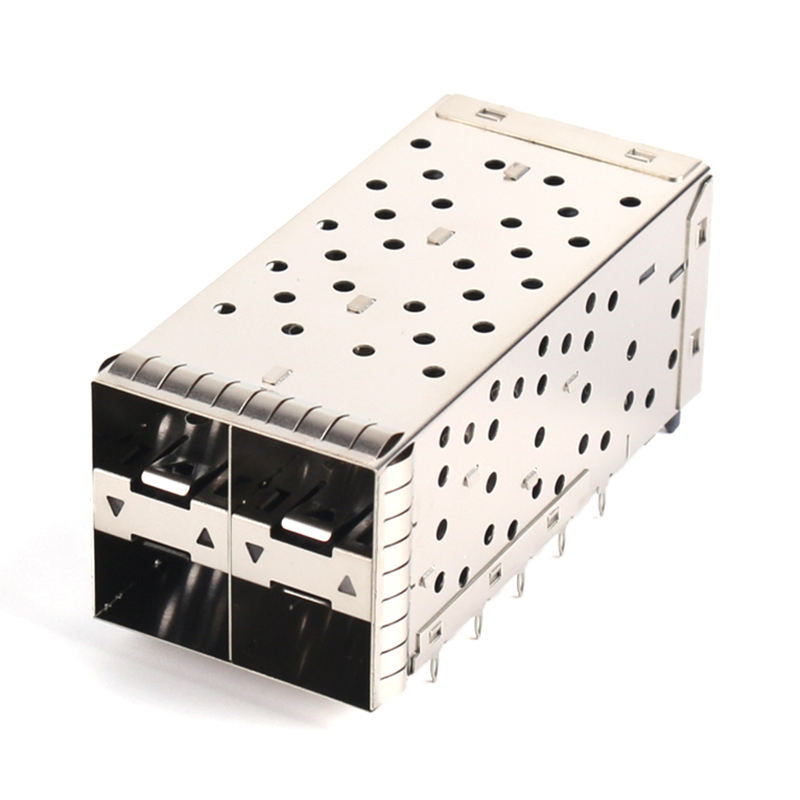

โรงกรง SFP+ แบบ Rack แบบ 2x2 ที่คล้องกันด้วยโลหะ EMI พร้อมเครื่องเชื่อม I/O ไฟเบอร์ออปติกส์

ประเภทผลิตภัณฑ์

SFP+ Cage 2x2 (ไม่มี Light Pipe) + เต้ารับในตัว

การรองรับ Form Factor

SFP (1G) / SFP+ (10G) / SFP28 (25G) เข้ากันได้แบบย้อนหลัง

การกำหนดค่าพอร์ต

2x2 แบบซ้อนกัน (รวม 4 พอร์ต)

ตำแหน่งต่อพอร์ต

20 (รวม 80 หน้าสัมผัสใน 4 พอร์ต)

ระยะห่าง

0.8 มม.

สไตล์การติดตั้ง

Through-Hole, Right Angle

การเชื่อมต่อ

Press-Fit Compliant Pin (Ø0.64 มม.) / SMT solder tail (อุปกรณ์เสริม)

วัสดุหน้าสัมผัสเต้ารับ

ทองเหลืองฟอสเฟอร์, เคลือบทองบนนิกเกิล (30 ไมโครนิ้ว อุปกรณ์เสริม)

วัสดุเปลือก Cage

โลหะผสมทองแดง/นิกเกิลเงิน, เคลือบด้วยนิกเกิล

Light Pipe

ไม่มีผนัง Cage ทึบ, การป้องกัน EMI สูงสุด

การป้องกัน EMI

สปริงฟิงเกอร์ทองแดงเบริลเลียมรอบปริมณฑล (บน / ซ้าย / ขวา / ล่าง)

อัตราการส่งข้อมูล

1.25 Gbps – 10.3125 Gbps (รองรับโมดูล SFP28 25.78 Gbps)

อัตรากระแสไฟ

0.5 A ต่อหน้าสัมผัส

ความต้านทานหน้าสัมผัส

≤ 70 mΩ

ความต้านทานฉนวน

≥ 1000 MΩ

แรงดันไฟฟ้าที่ทนได้

300 V AC

รอบการจับคู่

≥ 100 การเสียบ (โมดูล hot-swap)

อุณหภูมิการทำงาน

-40 °C ถึง +85 °C

ระดับการติดไฟ

UL 94 V-0 (LCP housing)

มาตรฐานที่รองรับ

SFF-8431, INF-8074i, RoHS 2.0, REACH

โมดูลที่เข้ากันได้

Optical transceivers (SFP/SFP+/SFP28), DAC, AOC

MOQ

500 ชิ้น

ระยะเวลารอคอยตัวอย่าง

5–7 วันทำการ

ระยะเวลารอคอยการผลิตจำนวนมาก

3–4 สัปดาห์

การบรรจุภัณฑ์

ถาด/หลอดป้องกันไฟฟ้าสถิต, ถุงกันความชื้น (อุปกรณ์เสริม)

การอ้างอิงข้าม

TE 1567788-x / Amphenol SF-SFP+-2x2 / Molex 74737 series

การออกแบบที่สำคัญต่อ EMI

Light pipe พลาสติกสร้างช่องว่าง → ความเสี่ยงการรั่วไหลของ RF

ผนังโลหะทึบ → ไม่มีช่องว่าง → การป้องกันสูงสุด

ต้นทุนต่ำสำหรับการผลิตปริมาณมาก

ต้นทุนส่วนประกอบเพิ่มเติม + ขั้นตอนการประกอบ

ชิ้นส่วนน้อยลง, การวางตำแหน่งน้อยลง, BOM ต่ำลง

ไม่จำเป็นต้องมีไฟแสดงสถานะ LED ที่แผงหน้าปัด

คุณสมบัติที่สูญเปล่า

แผงหน้าปัดสะอาด, สถานะจัดการผ่านซอฟต์แวร์/ระยะไกล

สภาพแวดล้อมอุตสาหกรรมที่รุนแรง

Light pipe เหลือง, แตก, สะสมฝุ่น

ไม่มีส่วนประกอบแสงพลาสติกที่จะเสื่อมสภาพ

สวิตช์ 1U ที่มีความหนาแน่นสูงมาก

Light pipe เพิ่มความลึก/ความซับซ้อนในการซ้อน

โปรไฟล์แกน Z สั้นลง, การซ้อนกลไกง่ายขึ้น

Port Matrix

1x1 / 1x2 / 1x4 / 1x6 / 2x1 / 2x2 (รุ่นนี้) / 2x4 / 2x5 / 2x6 / 2x8

การเชื่อมต่อ

Press-Fit (ค่าเริ่มต้น) / SMT solder tail / ผสม

การเคลือบ Cage

เคลือบด้วยนิกเกิล (ค่าเริ่มต้น) / เคลือบดีบุก / ออกไซด์สีดำ

การเพิ่มประสิทธิภาพ EMI

เฉพาะสปริงฟิงเกอร์ (ค่าเริ่มต้น) / + ปะเก็นอีลาสโตเมอร์นำไฟฟ้า / + แถบโฟมนำไฟฟ้า

ฮีทซิงค์

ไม่มี (ค่าเริ่มต้น) / ฮีทซิงค์อลูมิเนียมติดตั้งด้านบน / ฮีทซิงค์ครีบด้านข้าง

การชุบหน้าสัมผัส

เคลือบทอง (ค่าเริ่มต้น) / 15 ไมโครนิ้ว / 30 ไมโครนิ้ว / 50 ไมโครนิ้ว

สีของตัวเรือนเต้ารับ

ดำ (ค่าเริ่มต้น) / กำหนดเอง (MOQ มีผล)

การสร้างแบรนด์

การทำเครื่องหมายด้วยเลเซอร์บนพื้นผิวด้านบนของ Cage (MOQ มีผล)
