สถานที่กำเนิด:
มณฑลกวางตุ้ง ประเทศจีน
ชื่อแบรนด์:
XTK
ได้รับการรับรอง:
CE,SGS,ROHS,ISO9001
หมายเลขรุ่น:
SFP+
วิดีโอ
วิดีโอ

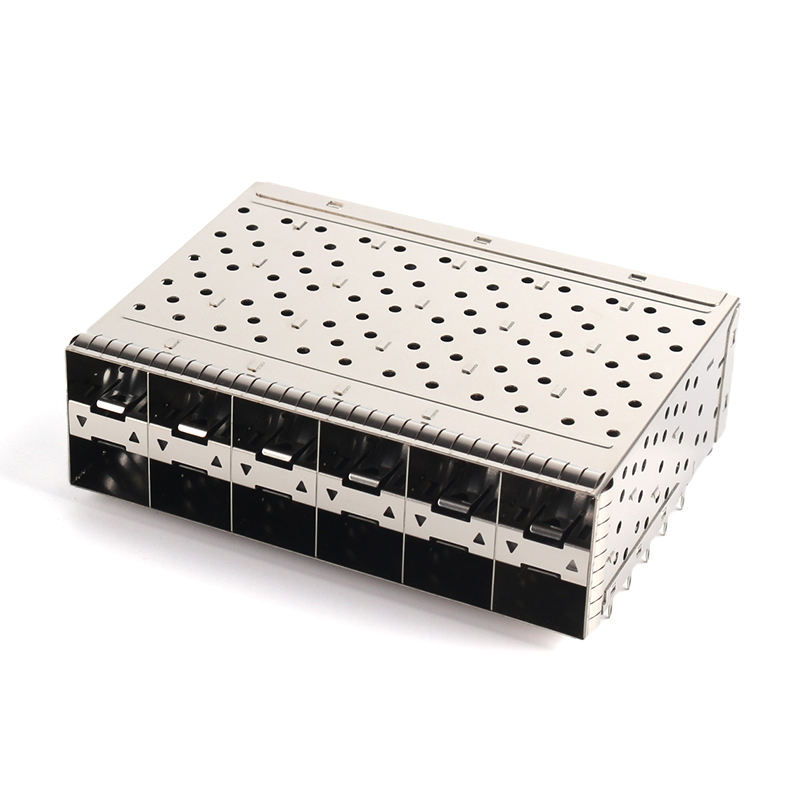

SFP28 / SFP+ 2×6 ชุดคอนเนคเตอร์พร้อมท่อแสงด้านนอก, ขั้วต่อแบบ Press-Fit 240 ตำแหน่ง, ทอง 30µ" บริเวณหน้าสัมผัส – คอนเนคเตอร์ I/O แบบซ้อนกันพร้อมการป้องกัน EMI สำหรับสวิตช์ 25G/10G, NIC และอุปกรณ์ 5G
รายละเอียดสินค้า
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|---|---|
|
ประเภทชิ้นส่วน |
ชุดคอนเนคเตอร์ SFP+ / SFP28 พร้อมขั้วต่อในตัว (2×6 แบบซ้อน) |
|
ฟอร์มแฟกเตอร์ |
SFP / SFP+ / SFP28 ใช้งานร่วมกันได้แบบย้อนหลัง |
|
เมทริกซ์พอร์ต |
2 × 6 (รวม 12 พอร์ต) |
|
ตำแหน่ง |
240 (20 × 12) |
|
ระยะห่าง |
0.8 มม. (0.032 นิ้ว) |
|
การติดตั้ง |
Through-Hole, มุมฉาก |
|
การเชื่อมต่อ |
ขาแบบ Compliant Press-Fit (Ø0.64 มม., หาง 3.0 มม.) / SMT เป็นทางเลือก |
|
วัสดุหน้าสัมผัส |
ทองแดงฟอสเฟอร์บรอนซ์/อัลลอย |
|
การชุบหน้าสัมผัส |
ทอง 30 µ" (0.76 µm) ขั้นต่ำบริเวณหน้าสัมผัส, เหนือ PdNi/Ni; ดีบุกที่หางแบบ Press-Fit |
|
วัสดุโครง |
นิกเกิลซิลเวอร์ (ทองแดงอัลลอย), ชุบนิกเกิล |
|
ท่อแสง |
เฉพาะด้านนอก (PMMA/PC), 2–3 ช่อง LED ต่อพอร์ต |
|
คุณสมบัติ EMI |
สปริงทองแดงเบริลเลียมภายนอก + ภายใน, ปะเก็นอีลาสโตเมอร์เป็นทางเลือก |
|
อัตราข้อมูล |
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28 PAM4) |
|
พิกัดกระแส |
0.5 A/หน้าสัมผัส |
|
ความต้านทานหน้าสัมผัส |
≤ 70 mΩ |
|
ความต้านทานฉนวน |
≥ 1000 MΩ @ 500 V DC |
|
แรงดันไฟฟ้าที่ทนได้ |
300 V AC / 750 V peak |
|
รอบการจับคู่ |
≥ 100 (การเสียบโมดูล) |
|
แรงเสียบ (โมดูล) |
≤ 40 N |
|
แรงถอด (โมดูล) |
≤ 11.5 N |
|
อุณหภูมิการทำงาน |
-55 °C ถึง +105 °C (บางรุ่น -40~+85 °C) |
|
ระดับการหน่วงไฟของโครง |
UL 94 V-0 (LCP) |
|
สอดคล้องกับ |
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH |
|
อ้างอิง |
TE 2007562-7 / 2007567-5 / 1-2007562-7; Prosper SFPP026PC30 |
|
ขนาดโดยทั่วไป |
ย 63.25 × ก 86.0 × ส 25.4 มม. (อ้างอิงอุตสาหกรรม 2×6) |
|
MOQ |
500 ชิ้น |
|
ระยะเวลารอคอยตัวอย่าง |
5–7 วันทำการ |
|
ระยะเวลารอคอยการผลิตจำนวนมาก |
3–4 สัปดาห์ |
|
บรรจุภัณฑ์ |
ถาดป้องกันไฟฟ้าสถิตแบบแข็ง |
1, ท่อแสงด้านนอกเท่านั้น – หน้ากากสะอาด, การสูญเสียช่องเปิดด้านในเป็นศูนย์
2, ทอง 30µ" ขั้นต่ำบริเวณหน้าสัมผัส
3, ขั้วต่อ Press-Fit 240 ตำแหน่ง (20×12)
4, 2×6 แบบซ้อนสไตล์แร็ค = 12 พอร์ตในความสูง Z ที่กะทัดรัด
5, สปริง EMI รอบด้าน + โครงเหล็กนิกเกิลซิลเวอร์
สถานการณ์การใช้งาน
สวิตช์ 25G ToR ในศูนย์ข้อมูล (48 พอร์ต = 4× 2×6 คอนเนคเตอร์)
สวิตช์เข้าถึง SFP28 ในองค์กร และการ์ดไลน์แชสซี
การ์ด NIC 25G/10G ในเซิร์ฟเวอร์ (การ์ดอะแดปเตอร์หลายพอร์ต)
การ์ดขนส่ง fronthaul 5G DU/CU (CPRI/eCPRI)
ไฟร์วอลล์แบบติดตั้งบนแร็ค, IPS/IDS, โหลดบาลานเซอร์
สวิตช์ Ethernet อุตสาหกรรม (DIN/19" rack) ที่ต้องการสถานะ LED + ระยะ EMI
|
แบรนด์ |
หมายเลขชิ้นส่วนเทียบเท่า |
|---|---|
|
TE Connectivity |
2007562-7, 2007567-5, 1-2007562-7 |
|
Prosper Electronics |
SFPP026PC30 |
|
Molex / Amphenol |
ซีรีส์ SFP+ ด้านนอก-LP แบบ 2×6 press-fit (ตามคำขอ) |
คุณภาพและความน่าเชื่อถือ
ทดสอบความต่อเนื่องและการกดอัด 100% ต่อแบทช์
ตรวจสอบมิติโครง CMM (±0.05 มม.)
ความต้านทานหน้าสัมผัสและ hi-pot ตาม IEC 60512
การหมุนเวียนความร้อน -55↔+105 °C, 500 รอบ
การป้องกัน EMI ตรวจสอบในเซลล์ GTEM (≥60 dB @ 1–10 GHz)
เอกสาร ISO 9001 / RoHS / REACH เมื่อจัดส่ง
|
ตัวเลือก |
ตัวเลือก |
|---|---|
|
เมทริกซ์พอร์ต |
1×1 / 1×4 / 1×6 / 2×1 / 2×2 / 2×4 / 2×6 / 2×8 |
|
ท่อแสง |
ไม่มี / ด้านนอกเท่านั้น (ค่าเริ่มต้น) / ด้านใน+ด้านนอก / ด้านในเท่านั้น |
|
ความหนาทอง |
Flash 15µ" / 30µ" (ค่าเริ่มต้น) / 50µ" |
|
การเชื่อมต่อ |
Press-fit (ค่าเริ่มต้น) / หาง SMT / ผสม |
|
การเคลือบโครง |
ชุบนิกเกิล (ค่าเริ่มต้น) / ชุบดีบุก / ออกไซด์สีดำ |
|
EMI |
เฉพาะสปริง / + ปะเก็นอีลาสโตเมอร์ / + โฟมนำไฟฟ้า |
|
ฮีทซิงค์ |
ไม่มี / ฮีทซิงค์ด้านบน/ครีบด้านข้าง |
|
โลโก้ |
มาร์คลำแสงเลเซอร์บนโครงด้านบน (MOQ มีผล) |
กระบวนการปรับแต่ง (ใช้ผังงานของคุณ)
การรวบรวมข้อกำหนด – พารามิเตอร์, สภาพแวดล้อม, ปริมาณ, ระยะเวลารอคอย
การประเมินทางเทคนิคและการเสนอราคา – วิศวกรตรวจสอบความเหมาะสมและอัตรา
การตรวจสอบแบบ 3 มิติและการยืนยันจากลูกค้า – STEP/IGES/PDF
การพัฒนาแม่พิมพ์ / การผลิตต้นแบบ – เครื่องมือโครง + ตัวอย่าง
การทดสอบความน่าเชื่อถือของตัวอย่างและการอนุมัติจากลูกค้า – การเสียบ, EMI, ความร้อน, 25G SI
การผลิตจำนวนมาก – การตรวจสอบ AOI แบบอินไลน์ + การตรวจสอบ Press-Fit
QC สุดท้ายและการจัดส่ง – การตรวจสอบ 100%, บรรจุถาดแข็ง, DHL/ทางทะเล/ทางอากาศ
