สถานที่กำเนิด:
มณฑลกวางตุ้ง ประเทศจีน
ชื่อแบรนด์:
XTK
ได้รับการรับรอง:
CE,SGS,ROHS,ISO9001
หมายเลขรุ่น:
เอสเอฟพี
วิดีโอ
วิดีโอ

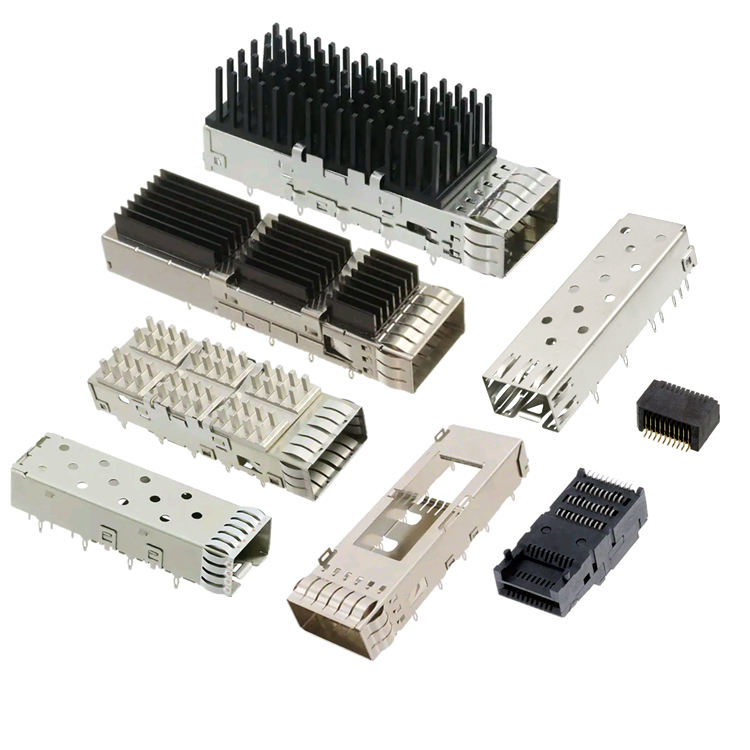

ชุดประกอบ SFP / SFP+ 1x1 แบบไม่มีท่อแสง – ขั้วต่อแบบกดอัดพร้อมการป้องกัน EMI ด้วยโลหะ, ช่องเสียบแบบมุมฉาก 20 ตำแหน่ง, I/O แบบ Hot-Swappable พอร์ตเดียวสำหรับ PCB สวิตช์ / Media Converter / NIC
รายละเอียดสินค้า
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|---|---|
|
ประเภทผลิตภัณฑ์ |
ชุดประกอบ SFP / SFP+ 1x1 พร้อมช่องเสียบในตัว |
|
ฟอร์มแฟกเตอร์ |
SFP (1.25G) / SFP+ (10.3125G) / SFP28 (25.78G) เข้ากันได้แบบย้อนหลัง |
|
เมทริกซ์พอร์ต |
1 x 1 (พอร์ตเดียว) |
|
ตำแหน่ง |
20 |
|
ระยะห่าง |
0.8 มม. (0.0315 นิ้ว) |
|
การติดตั้ง |
Through-Hole, มุมฉาก |
|
การเชื่อมต่อ |
ขาแบบกดอัด (Compliant Pin) (Ø0.64 มม., หาง 2.05 / 3.0 มม.) / ตัวเลือกหางบัดกรี SMT |
|
วัสดุหน้าสัมผัส |
ทองเหลืองฟอสเฟอร์ |
|
การชุบผิวหน้าสัมผัส |
เคลือบทองบริเวณที่เชื่อมต่อ, เคลือบดีบุกที่หางแบบกดอัด (30 µ" เป็นทางเลือก) |
|
วัสดุโครง |
โลหะผสมทองแดง/นิกเกิลเงิน, ชุบนิกเกิล |
|
ท่อแสง |
ไม่มี (ผนังโครงทึบ) |
|
แผ่นระบายความร้อน |
ไม่รวม (มีรุ่นที่รองรับแผ่นระบายความร้อนเป็นทางเลือก) |
|
คุณสมบัติ EMI |
สปริงนิ้วทองแดงเบริลเลียมภายใน + ภายนอก |
|
อัตราการส่งข้อมูล |
สูงสุด 16 Gb/s (SFP+); รองรับ 25G SFP28 ด้วยการออกแบบ |
|
อิมพีแดนซ์แบบดิฟเฟอเรนเชียล |
100 Ω ±10% |
|
พิกัดกระแส |
0.5 A/หน้าสัมผัส @ 3.3 V |
|
ความต้านทานหน้าสัมผัส |
≤ 80 mΩ |
|
ความต้านทานฉนวน |
≥ 1000 MΩ @ 500 V DC |
|
แรงดันไฟฟ้าที่ทนได้ |
300 V AC |
|
รอบการเชื่อมต่อ |
≥ 100 (การสลับโมดูลแบบ Hot-swap) |
|
แรงกดในการเสียบ (โมดูล) |
≤ 34 N |
|
แรงดึงออก (โมดูล) |
≤ 12.5 N |
|
อุณหภูมิการทำงาน |
-55 °C ถึง +105 °C (รุ่นอุตสาหกรรม -40~+85 °C) |
|
ระดับการหน่วงไฟของโครงสร้าง |
UL 94 V-0 (LCP) |
|
สอดคล้องกับ |
INF-8074i, SFF-8431, SFF-8402, RoHS 2.0, REACH |
|
อ้างอิงข้าม |
TE 2170039-1 / 2057159-1 / 2007198-1; Amphenol U77A1118200T; Molex 74737-0004 |
|
ขนาดทั่วไป |
ย 48.6 × ก 14.5 × ส 9.4–12.1 มม. |
|
MOQ |
500 ชิ้น |
|
ระยะเวลารอคอยตัวอย่าง |
5–7 วันทำการ |
|
ระยะเวลารอคอยการผลิตจำนวนมาก |
3–4 สัปดาห์ |
|
บรรจุภัณฑ์ |
ถาดป้องกันไฟฟ้าสถิต |
ชุดประกอบ SFP+ 1x1 แบบพอร์ตเดียวไม่มีท่อแสง, การป้องกัน EMI ด้วยโลหะเต็มรูปแบบ, ช่องเสียบแบบกดอัด 20 ตำแหน่ง, ระยะห่าง 0.8 มม. สามารถใช้แทน TE 2170039-1 / 2057159-1 / Amphenol U77A1118200T ได้โดยตรง รองรับโมดูล SFP/SFP+/SFP28 จากโรงงานโดยตรง, MOQ 500 ชิ้น, ตัวอย่าง 5 วัน
🛡️ ผนังโลหะทึบ – ช่องเปิดท่อแสงเป็นศูนย์ = การป้องกัน EMI สูงสุด – ไม่มีท่อนำแสงพลาสติกหมายความว่าโครงโลหะผสมทองแดง / นิกเกิลเงินที่ปั๊มขึ้นรูปยังคงเป็นเกราะป้องกัน RF ที่ต่อเนื่อง โดยไม่มีช่องว่างการรั่วไหล สปริงนิ้วทองแดงเบริลเลียมภายนอก + ภายในให้ค่า ≥60 dB @ 1–10 GHz, รองรับ FCC/CE Class B ได้อย่างสบายแม้ที่ 10G/25G
🔌 ช่องเสียบแบบกดอัด 20 ตำแหน่ง, ระยะห่าง 0.8 มม. – หัวต่อแบบมุมฉาก Through-Hole, หน้าสัมผัสทองเหลืองฟอสเฟอร์, เคลือบทองบริเวณที่เชื่อมต่อ, หางแบบกดอัดที่สอดคล้อง (Compliant) (Ø0.64 มม., หาง 2.05–3.0 มม.) ติดตั้งบน PCB แบบไม่ต้องบัดกรี, ทนทานต่อการบัดกรี SMT แบบ Reflow + การกดขา
🎯 ความคุ้มค่าแบบพอร์ตเดียวแท้จริง – 1x1 เป็นทางเลือกที่ประหยัดที่สุดสำหรับ SFP I/O: ช่องเสียบโมดูลเดียว, ช่องเจาะแผงหน้าปัดที่เล็กที่สุด (≈ 48.6 × 14.5 มม.), ไม่มีการสะสมความคลาดเคลื่อนจากการต่อกัน เหมาะสำหรับ Media Converters, สวิตช์อุตสาหกรรม DIN, NIC แบบ 1 พอร์ต, การ์ดวินิจฉัย
🔄 การอ้างอิงข้ามแบบ Pin-to-Pin กับ TE / Amphenol / Molex – รูปแบบการวางบน PCB ตรงกับ TE 2170039-1 (SFP 4G), 2057159-1 (SFP+ 16G), 2007198-1; Amphenol U77A1118200T; Molex 74737-0004 บอร์ดรุ่นเก่าสามารถเปลี่ยนได้โดยไม่ต้องแก้ไขการออกแบบ
💰 BOM น้อยที่สุดและผ่านการพิสูจน์ภาคสนาม – การถอดท่อแสง + ตัวเลือกแผ่นระบายความร้อนช่วยลดจำนวนส่วนประกอบและขั้นตอนการประกอบ กลไกเดียวกันที่ได้รับความไว้วางใจในอุปกรณ์เครือข่ายโทรคมนาคมมานานกว่า 15 ปี; เราเพิ่มการตรวจสอบย้อนกลับของชุดงาน ISO 9001 และการทดสอบความต่อเนื่อง 100%
